SCM SI 5 2022

FORMATKREISSÄGE MIT SCHRÄGSTELLBAREM SÄGEBLATT

<?xml:namespace prefix = 'v' /><?xml:namespace prefix = 'o' />


HAUPTMERKMALE

Standardausstattung und Zubehör
- Optimierer/Ablaufsteuerung App für Tablets: SCM Thundercut. Die App kann vom App Store oder Play Store auf Tablets, die kompatibel mit den Betriebssystemen iPadOS oder Android sind, heruntergeladen werden. Sie kann über den mit der Maschine gelieferten QR-Code aktiviert werden.
Die App ermöglicht es: * den Maschinenpark und das Material- und Plattenlager zu verwalten * die Projekte zu erstellen und bearbeiten, die Projekte aus der Hauptmöbelplanungssoftware (Dateiformat 'cpout') zu importieren, die Schnittlisten zu importieren * die Schnittlisten zu optimieren, indem Sie einen oder mehrere Vorschläge aus der in der App integrierten Optimierungssoftware auswählen * die Maschine für jeden auszuführenden Schnitt richtig einzustellen, dank der einfachen und intuitiven Grafiken des 3D-Sequenzers, der den Bediener durch jeden Schritt führt * die Barcode-Etiketten zur Kennzeichnung der verschiedenen Teile zu drucken, dank der Bluetooth-Verbindung mit kompatiblen Etikettendruckern.

-

10 Jahre Garantie auf das Gleitsystems des Sägewagens
-

Besäumwagen komplett in Aluminiumstruktur mit Führungssystem auf eingebördelten, gehärteten und bogenförmig geschliffenen Stahlführungen mit großer Kontaktfläche
- Max. Sägeblattdurchmesser* bis zu 450mm mit montiertem Vorritzsägeblatt* bis zu 550mm ohne Vorritzsägeblatt
- eye-S 15' Elektroniksteuerung komplett mit:* 15'-Touchscreen-Monitor* Direkte Steuerung der folgenden Arbeitsachsen mit manuellem, halbautomatischem, automatischem und inkrementalem Modus: - Höhenverstellung des Hauptsägeblatts - Neigung des Sägeaggregats - Parallelanschlagverstellung - Höhen- und Seitenverstellung des Vorritzers (der Vorritzer wird beim Einschalten automatisch in die eingestellte Position angehoben, und beim Ausschalten abgesenkt)* Bedienerassistenzfunktionen für die Ausführung komplexer Schnitte* Möglichkeit des Speicherns von bis zu 1000 Programmen mit relativem Bild* Möglichkeit, bis zu 1000 verschiedene Werkzeuge mit relativem Bild zu speichern* Schneidablaufsteuerung von vorgeladenen parametrischen Bearbeitungsprogrammen* Umgebung für die Erstellung und Speicherung von neuen sequenzierten Arbeitsprogrammen* Automatische Erfassung von Arbeitsmaßen aus der Thundercut App* USB-Anschluss* Vorbereitung für Netzwerkanschluss
- Hilfsfunktion der elektronischen Steuerung, komplett mit:* Bestimmung der korrekten Anschlagposition auf dem Längsanschlag bei Formatbearbeitungen mit geneigtem Sägeblatt* Bestimmung der korrekten Anschlagposition auf dem Längsanschlag bei Winkelschnitten mit Gehrungsanschlag auf dem Arbeitstisch mit oder ohne geneigtem Sägeblatt
- Schwenkbares Schaltpult über Tisch
- Vorritzaggregat mit unabhängiger Motorisierung
- Programmierbarer Parallelanschlag mit THK Führung mit gesteuerter Achse und über eine stabile Kugelumlaufspindel geführt mit einer Verfahrgeschwindigkeit von 25 m/min. Parallelanschlag komplett unter dem Arbeitstisch wegschwenkbar, Schnittbreite am Parallelanschlag 1600 mm
- Elekronische Vorritzaggregateinstellung für die motorische Horizontal- und Vertikalpositionierung des Vorritzers * beim Einschalten wird der Vorritzer automatisch in die eingestellte Position angehoben* automatische Absenkung bei Ausschaltung des Vorritzers
- Stützarm für den Besäumrahmen mit Positionierung auf prismatischen Linearführungen mit Kugelumlaufbuchsen
- Besäumrahmen mit CompeX Vorrichtung ür Gehrungsschnitte mit automatischem Ausgleich der Anschlagposition. Dieses exklusive System ermöglicht den Betrieb auch wenn der Anschlag für Komplementärschnitte (Option auf Anfrage) anwesend ist.Komplett mit ausziehbarer Walze für die Werkstückauflage, 2400 mm Gesamtlänge.
- Ein- und Ausschalter für Hauptsäge/Vorritzer am Besäumwagen
- Exzenterspannvorrichtung
- Ausführung mit Besäumwagen 3200 mm


Sicherheit / Schutz
- Notausschalter an der Maschinenvorderseite und an der Parallelanschlagseite
- Motorschutzschalter

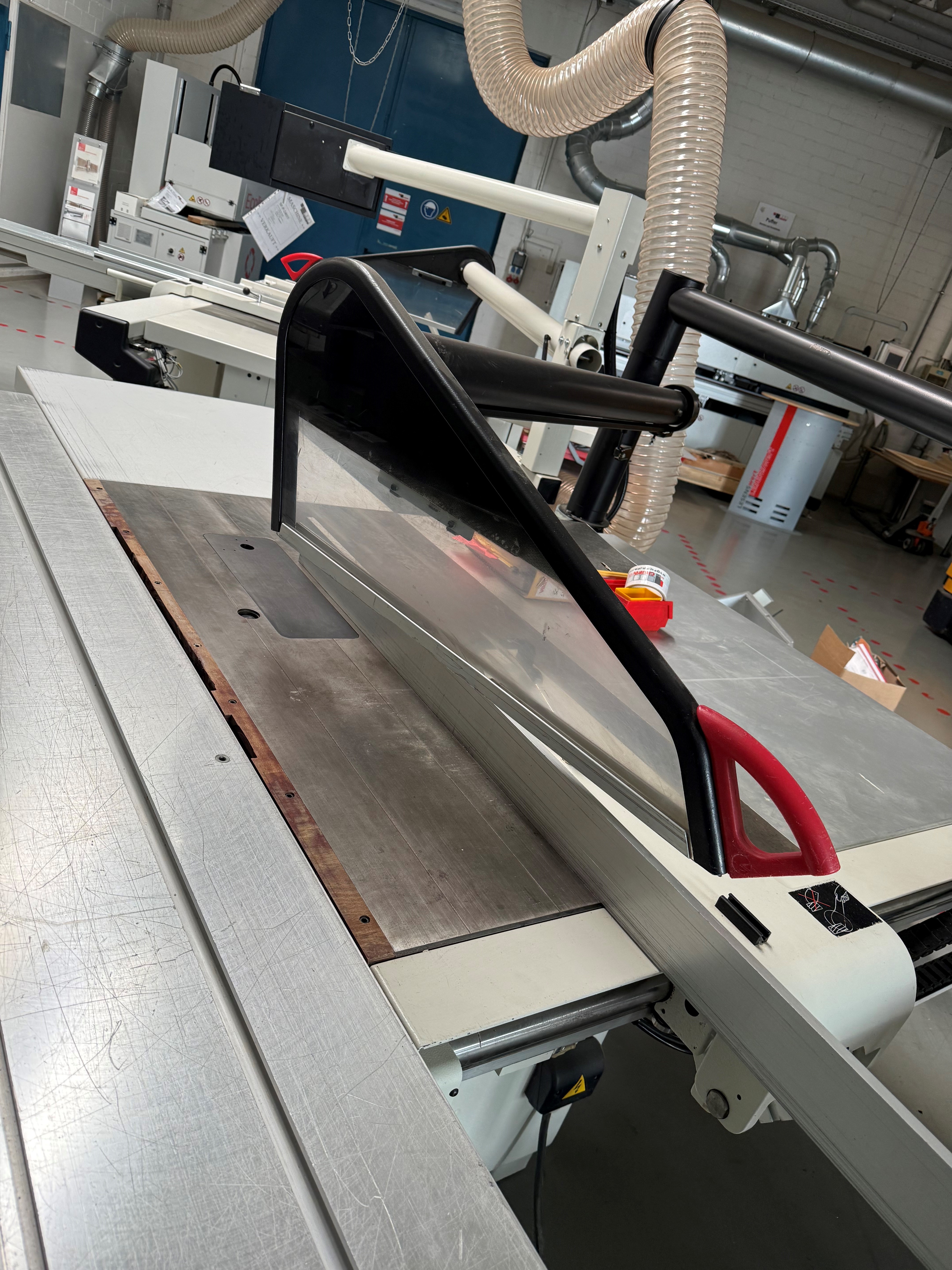

- Sägeblattpendelschutz mit integriertem Absauganschluss Durchmesser 100 mm
- Hauptmotor mit automatischer Bremse
- Mikroschutzschalter an der Blattabdeckung mit Schnellverschluss
- Hilfsstromkreis 24V
- C.E. Konformitätserklärung

L´invincibile SI 5 CE-Ausführung

1

Stk

Ausführung gem. Sicherheitsvorschriften

1

Stk

Signalisierungs-LED des Vorritzaggregats in Betrieb

1

Stk

Längsanschlag mit 3 LCD-Anzeigen der Anschlagposition

1

Stk

Jeder Anschlag ist mit unabhängiger Digitalanzeige mit Magnetstreifen-Erfassungssystem und LCD-Anzeige ausgestattet.

Schnittbreite mit Parallelanschlag 1000 mm

1

Stk

'Pro-Lock' System zur Schnellspannung des Hauptsägeblatts.

1

Stk

mit Schnelleinstellung ohne Schlüssel des Spaltkeiles
