SCM Gabbiani P80 2023

*** Ausstellungsmaschine Garbsen ***

HORIZONTALE PLATTENAUFTEILSÄGE GABBIANI P

Fabrikat: SCM

Typ: GABBIANI P80

Baujahr: 2023

1,00

Stk

<?xml:namespace prefix = 'o' />

<?xml:namespace prefix = 'v' />

HAUPTMERKMALE

TECHNISCHE DATEN

(**) Hinweis: für Länder, in denen die EG-Normen gelten, wird die Vorschubgeschwindigkeit des Schiebers vorwärts auf 25 m/min begrenzt.

ALLGEMEINE MERKMALE
Automatisch gesteuerte horizontale Plattenaufteilsäge mit PC/PLC Steuerung, zum Aufteilen von Platten aus Massivholz, MDF, Spannplatten, Sperrholzplatten und ähnliche Materialen.

Maschinengestell und Arbeitstisch
- Maschinengestell als Stahlrohrkonstruktion ausgeführt
- Arbeitstisch aus rippenverstärktem Stahl mit Bakelitüberzug
- Längsanschlag auf der linken Seite

Sägewagen
aus Stahl, bestehend aus:
- einem Motor für das Hauptsägeblatt und einem Motor für das Vorritzsägeblatt
- Vertikalhub des Sägeblatts auf linearen Kugelumlauf-Führungen und Schuhe
- Laufrollen aus gehärtetem und geschliffenem Stahl
- ausgeglichene Massenverteilung zur Gewährleistung bester Schnittqualität
- Laufrichtung gegen den Längsanschlag
- Sägewagenantrieb über Zahnstange/Ritzel
- Wagenlauf auf Zylinderführungen
- Zylinderführungen aus gehärtetem und geschliffenem Stahl (5 Jahre Garantie), geschützt durch spezielle Staubabstreifer
- pneumatischer Schalter zum schnellen und sicheren Wechsel des Hauptsägeblatts und des Vorritzers

Druckbalken
- Druckbalken mit gleichmäßigem Druck auf das Werkstück über die gesamte Schnittlänge mit Aussparungen zur Vermeidung von Kollisionen mit den Spannzangen; pneumatische Höhenverstellung über hochpräzise Zahnstangen und Ritzel, Druck von 1,5 bis 6 Bar einstellbar
- Zweifaches Absaugsystem mit einer Einheit oben über dem Druckbalken zur Reinigung des Arbeitstisches und einer Einheit unten auf dem Sägeblattwagen
- Seitlicher automatischer Ausrichter mit pneumatischem Zylinder über die gesamte Länge. Gleiten auf linearen Kugelumlauf-Führungen und Schuhe.
* Laufweg: 1200 mm
* minimale Arbeitsbreite: 60 mm
* maximale Arbeitsbreite: 1200 mm

Positionsschieber und hinterer Teil der Maschine
- Positionsschieber über die gesamte Länge mit Motorantrieb über eine robuste Welle. Positionsschieberbewegung auf einem Doppel-T-Träger. Der Antrieb erfolgt über 2 Präzisionsritzeln, die eine konstante Parallelität zwischen Schieber und Schnittlinie garantieren. Der Schieber wird über einen Brushless Motor gesteuert, um die Regulierung der Geschwindigkeit je nach den Erfordernissen für Positionierung und einen schnellen Rücklauf zu ermöglichen
- Stufenlose Druckregelung für den Spannzangendruck
- Rückseitiger Rohrsupport mit Rollen aus kratzfestem Material und hinterem Tisch (Breite 350 mm) mit Bakelitüberzug an der Seite des Längsanschlags zum mühelosen Schnitt schmaler Streifen
- Encoder für die Schieberpositionierung

MASCHINENSTEUERUNG
PC/SPS Steuerungs- und Programmiereinheit 'M241'

eye-M Bedienungskonsole mit integriertem PC
zur Maschinensteuerung mittels einsetzbarer Software.Grundausstattung:
- lüfterloser Personal Computer
- IP53 Schutzklasse (IP65 nur von vorne)
- Farbiger 21,5' LCD Display; Full HD; 16:9-Format; LED-Hintergrundbeleuchtung; kapazitive Multitouch-Technologie mit 10 Berührungspunkten; Sichtwinkel von 176°H, 160°V;
- Prozessor: Intel Pentium; 2,9GHz
- RAM-Speicher: 8GB
- Festplatte: 256 GB
- Betriebssystem: Windows 10, 64bit
- Tastatur-Typ: Qwerty-Format Englisch
- Mouse kabelgebunden
- Ethernet RJ45-Buchse
- eine äußere USB 3.0-Schnittstelle
- Nennbetriebstemperatur: von +5°C bis zu +35°C

HARDWARE
TELESOLVE Fernwartung via Internet
Fernwartungssystem zur Verbindung des Maschinenrechners mit dem Service Center über das Internet.
Software Ausstattung: Verbindungsprogramm für:
- Visualisierung der Bedieneroberfläche
- Diagnose der Ein/Aus Signale
- On-line-Überprüfung und Änderung des Konfigurationsstatus, der Parameter und der Maschinenprogramme
- Datenbackup und Dateienübertragung
- Aktualisierung der Maschinenlogik und der Bedieneroberfläche
Hinweis:
- der Kunde muss über eine Internetverbindung für die Maschine verfügen
- Netzwerkkabel nicht eingeschlossen
- Kostenlos für die Dauer der Garantie

SICHERHEITSVORSCHRIFTEN und ELEKTRISCHE KONFORMITÄT
- Sicherheitsgitter an der Maschine befestigt
- Elektroanlage mit erhöhtem Sicherheitsgrad, komplett mit:
* Staubgeschütztem Schaltschrank mit abschließbarem Hauptschalter
* Überlastschutz der Motoren
* Hilfsstromkreis für Befehlseinrichtungen, Steuerelektronik und
Niederspannungssignale
* Sicherheits-Mikroschalter an der Schutztuer zum Sägeblattbereich
- durchgehender Not-aus-Leiste an der Schnittlinie
- vordere Schutzvorrichtung mit Kunststofflamellen

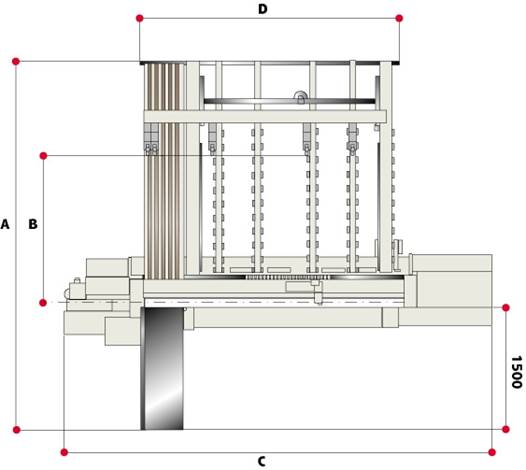

GABBIANI P 80

                         A            B           C           D

3300x2100     4900      2100      5400      3700
3300x3200     6000      3200      5400      3700
3800x3200     6000      3200      5900      4200
3800x3800     6600      3800      5900      4200
4300x3200     6000      3200      6400      4700
4300x4300     7100      4300      6400      4700

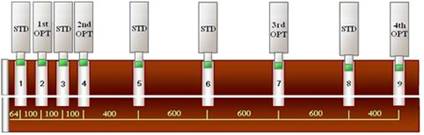

ZEICHNUNG VON SPANNZANGENPOSITIONIERUNG

Maschine mit Schnittlänge 3300 mm



Maschine mit Schnittlänge 3800 mm

Maschine mit Schnittlänge 4300 mm




ZEICHNUNG DER SPANNZANGENPOSITION Gabbiani P 80
mit FlexCut 1

Maschine mit Schnittlänge 3300 mm

Maschine mit Schnittlänge 3800 mm

Maschine mit Schnittlänge 4300 mm


Produktionscode: GABBIANI P80

Europäische Sicherheitsvorschriften (Zeichen CE)

Stk

gabbiani p80 (43)

Stk

Schnittabmessungen 4300 x 3200 mm

Mensch-Maschine Oberfläche Software (HMI) MAESTRO ACTIVE

Stk

Maestro active ist die neue Mensch-Maschine Oberfläche Software gemeinsam für alle SCM Technologien.

Diese wesentliche Eigenschaft ermöglicht, bei der Anwendung von unterschiedlichen SCM Maschinen auf der gleichen Plattform zu arbeiten. Das erleichtert den Produktionsstart.
Außerdem wurde Maestro active eigens entwickelt und optimiert, um durch einen touch Bildschirm schnell anzuwenden zu sein. Grafik und Icons wurden für eine einfache und bequeme Anwendung neu gezeichnet.

Maestro active cut, Oberflächesoftware für die Steuerung der SCM Einblattsägen, verfügt über folgende Funktionen:
- Fortgeschrittener Editor für Schnittpläne Erweitertes Werkzeug zur Bearbeitung von Schnittmustern im WYSIWYG-Modus, es verwaltet Längs- und Querschnitte, Vorschnitte, Beschnitte, Schnitte der zweiten Ebene).
- Berichterstattung: liefert Berichte betreffend Produktion, Ereignisse, Alarme und Wartung
- Wartungshilfe: Maestro active signalisiert die nötigen Wartungseingriffe und verbindet sie mit periodischen Benachrichtigungen mit dem entsprechenden Verfahren
- Diagnosensystem: Maestro active ermittelt und visualisiert Alarme und Warnungen, und bietet eine Hilfe zur Beseitigung des Fehlers
- Verwaltung der Bediener: Maestro active zeichnet die Aktivitäten jedes im System registrierten Bedieners auf
- 3 verschiedene Betriebsarten: manuell, halbautomatisch und automatisch
- System zum 'File Browsing' Mit dem File-Browser-Tool von Maestro active kann man Maschinenprogramme verwalten/starten/kopieren/löschen. Eine Echtzeit-Vorschaufunktion ermöglicht die Überprüfung des Aussehens der einzelnen Muster im Browser.
- Paddle (virtuelles Bedienpult)
- Verwaltung der Werkzeugen- und Materialarchive ermöglicht es, jedes Element mit den entsprechenden Parametern für Betrieb und Ausführung zu archivieren.
- Simulator an der Maschine Es besteht die Möglichkeit, die grafische Simulation in Echtzeit mit Angabe der Schnittmaße und -zeiten zu visualisieren.
- Etiketten-Editor erlaubt die Erstellung und den Druck von Etiketten, auch im Barcode, direkt an der Maschine. Der Bediener kann neue Daten in das Etikett eingeben oder Daten aus der Datenbank von Maestro optiwise übertragen. Die Angaben können als Text oder Barcode gedruckt werden. Außerdem können zusätzlich Bilder oder Linien eingefügt werden.

Weitere Funktionalitäten, die in spezifischen Modulen enthalten sind, machen Maestro active cut zu einer ausgereiften und weiterentwickelten Umgebung für die Beschriftung von Teilen, mit der Möglichkeit von Vorschauen während der Bearbeitung und der Ausführung von Mustern, was eine noch detailliertere Verarbeitung von statistischen Informationen ermöglicht.

Maestro pattern

Stk

Schnittoptimierer
Optimierungssoftware, gesteuert über den installierten Rechner der Maschine. Die Software stellt dem Bediener zu jedem Zeitpunkt der Bearbeitung - von der Rohplatte bis zur bearbeiteten Platte - Schnittprogramme bereit.
Maestro pattern erstellt das Layout optimierter Schnitte, die automatisch in Schnittprogramme konvertiert werden, ohne dass der Bediener dafür einen Befehl eingeben muss. Nach Beendigung der Optimierung wird von Maestro pattern das in Bezug auf das Layout erzeugte Schnittprogramm automatisch in der Directory des Programms Maestro active cut, Schnittverwaltungssoftware, gespeichert. Das Programm verwaltet ein kleines Plattenlager.
Teschnische Daten:
- Plattenlager: 2
- Formate für jedes Material: 5
- Maximale Zeilen je Programm: 30
- Maximale Werkstückzahl je Zeile: 500
- Schnittarten: Längsschnitt (Y), Querschnitt (X), wiederaufgenommener Schnitt (Z)
- Steuerung des Vorschnitts
- Verwaltung des Reststücklagers über Maestro active cut
- Statistischer Bericht: Prozentualer Ausschuss des Auftrags, Anzahl verwendeter
- Platten und Anzahl bearbeiteter Platten
- Grafische Anzeige der erstellten Pläne
- 8 Felder zum Importieren von Informationen für Etikettendrucker(Material, Muster, Farbe, Dicke, Breite, Länge, Code, Beschreibung, 4 Felder für 4 Kantentypen)
- Import aus Datei XLS >= Excel 97 (Option mit Maestro pattern import)
- Anwendung im Büro auch möglich (zweiter Hardwareschlüssel erforderlich)

Volt 400 EU

Stk

Frequenz 50 Hz

Stk

eye-M Bedienungskonsole mit integriertem PC

Stk

PC IN DEUTSCHER SPRACHE

Stk

Luftkissentisch mit Anschlag 2500x600 mm mit Rollen und verstärktem Ventilator.

Stk

mit einer höheren Anzahl von Luftauslassdüsen, zur besseren Verschiebung schwerer oder empfindlicher Materialien.

Beweglicher Luftkissentisch 2500x600 mm mit Rollen und verstärktem Ventilator

Stk

mit einer höheren Anzahl von Luftauslassdüsen, zur besseren Verschiebung schwerer oder empfindlicher Materialien.

Doppelter seitlicher automatischer Ausrichter

Stk

Anstatt des einzigen seitlichen Ausrichters. Bestehend aus einer Rolle vor und einer nach der Schnittachse.

Fußschalter für Start und Stop des Arbeitszyklus

Stk

Starten und Stoppen des Arbeitszyklus bei gro?en Platten auf den vorderen Tischen

Hauptsägeblattmotor 11kW (15PS) (S6 -40%) - 50 Hz Sterndreieckanlauf

Stk

Einrichtung für Nuten mit manueller Höhenverstellung des Sägeblattes

Stk

Max. Nuthöhe: 35 mm

Sägewagen mit unabhängiger Hubsteuerung des Säge- und Vorritzsägeblattes

Stk

Automatische Vorritzerausschaltung ist inbegriffen. Vorritzersägeblatt Durchmesser 200 mm – Spindeldurchmesser 80 mm

Magnetband

Stk

Überwachung der Schieberpositionierung über Magnetband.

Zusätzliche Spannzange je

Stk

Kompakte Etikettiereinheit - Druck von Etiketten mit Barcode

Stk

An den PC der Maschine anzuschließender Etikettendrucker; Möglichkeit, Etiketten für jedes bearbeitete Werkstück oder für jede Gruppe zu drucken (Auswahl über den Etiketten-Editor der Software Maestro active cut). Das Etikett kann Informationen zu den Platten enthalten, oder anderes in Textform, als Barcorde oder in Bildern. Diese Daten können vom Benutzer eingegeben oder mit Maestro ottimo cut importiert werden (Optimierungs-Software auf Wunsch).
Technische Daten:
- Druckauflösung 8 dots/mm
- Programmierbare Druckgeschwindigkeit bis zu
102mm/s
- Maximale Druckbreite 108 mm
- Automatischer Schutzfilmentferner

Etiketten-Editor ist in der Lieferung des Druckers enthalten.
Der Etiketten-Editor erlaubt die Erstellung und den Druck von Etiketten, auch im Barcode, direkt an der Maschine. Der Bediener kann neue Daten in das Etikett eingeben oder Daten aus der Datenbank von Maestro ottimo cut oder ottimo import übertragen. Die Angaben können als Text oder Barcode gedruckt werden. Außerdem können zusätzlich Bilder oder Linien eingefügt werden.

Cut Editor

Stk

- Funktionen für den Etikettendruck: Ermöglicht es der Software, Etiketten zu drucken
- Grafische Bearbeitungsoberfläche: Fügt neue Funktionen hinzu, um die Bearbeitung von Patterns zu vereinfachen
- Platten–Editor': Zusätzliche Funktion für die manuelle Erstellung von Schnittplänen. Eine Datenbank oder eine externe Datei kann als Datenquelle verwendet werden. Mit Kopfschnittzuweisung.
- Schnitteditor für Platten mit Maserung (Schnitt entlang der Maserung): Hilfsfunktion für die Programmierung von Schnittplänen mit Profilen, je nach Muster der Ausgangsplatte.
- Funktion zur Ausführung von Bearbeitungsmakros: Intuitiver Grafikmodus zum Schneiden von Balken.

Maestro Connect: Vorbereitung ohne 'Gateway' für nachträgliche Installation

Stk

Hardware Ausstattung für die nachträgliche Installation des 'Maestro connect' Dienstes. Um die Funktion zu aktivieren, muss ein Kit zur Hardware- und Softwareupgrade bestellt werden (in dieser Option nicht inbegriffen).

Sockel

Stk

MASCHINENSPRACHE: Deutsch

Stk
