OMGA TRF 527 VIS CE 2023
Produktinformationen "OMGA TRF 527 VIS CE 2023"
<?xml:namespace prefix = 'o' /> | <?xml:namespace prefix = 'u1' /> | ||||||||
DOPPELTE GLASLEISTENSÄGE TRF 527 VIS CE
1
Stk
DOPPELTE GLASLEISTENSÄGE TRF 527 VIS CE

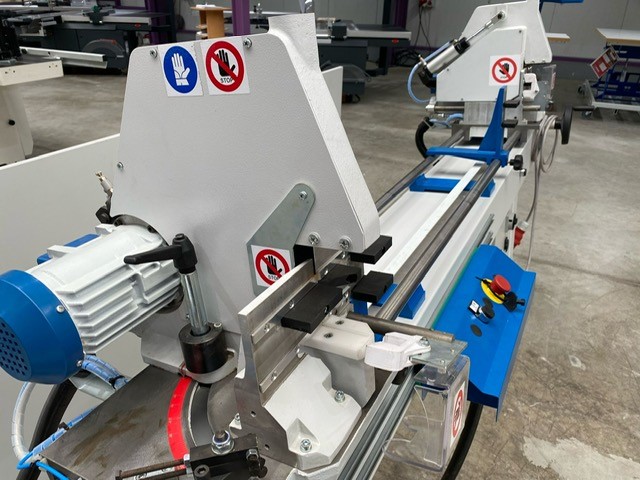

TRF 527 VIS: Doppelgehrungssäge zum gleichzeitigen Schneiden von zwei übereinander positionierten Glasleisten.
Das rechte Sägeaggregat steht fest, Verstellung des linken Aggregates per Handrad.
Die eingestellte Schnittlänge kann von einer Digitalmaßanzeige abgelesen werden.
Beide Aggregate verfügen über Auflagen, die das gleichzeitige Schneiden von 2 Glasleisten ermöglichen. Zum Schneiden von größeren Querschnitten kann die obere Auflage entfernt werden. Nach Beendigung des Schnittvorgangs schwenken die pneumatischen Spannzylinder automatisch zur Seite, um das Be- und Entladen der Maschine zu vereinfachen.
STANDARDAUSSTATTUNGEN
• Festaggregat rechts
• Digitale Maßanzeige
• Druckwächter
• 2 HM bestückte Sägeblätter
• Elektrische Anlage mit Motorbremse, Unterspannungsauslöser,
Motorschutzschalter
• Druckwächter
• Werkzeugsatz
• Schutzvorrichtungen mit waagerechten Spannvorrichtungen,
schwenkbar
• Zweihandschaltung
• Riemenantrieb
• Pneumatischer Aggregathub
• Mittlere Stütze
TECHNISCHE DATEN
• Motorleistung 2 x 1,2 kW
• Sägeblattdurchmesser Ø 220 mm
• max. Schnitthöhe ohne Auflage 80mm
• max. Schnittbreite bei 90 Grad 55 mm
• max. Schnittbreite bei 45 Grad 40 mm
• max. Schnittlänge 2800 mm (optional 4000 mm)
• min. Schnittlänge 158 mm
• Gewicht 217 kg
• Platzbedarf (Standardausstattung) 3000 x 850mm
Verlängerte Schnittkapazität
1
Stk
Maximale Schnittlänge
• 4000 mm
Sternanschlag 4 Positionen
1
Stk
Satz 2 mechanische Anschläge zur Einstellung von bis zu 4 Zwischenwinkeln
Zusätzliche Mittelstütze.
1
Stk
Anpassungen für überfälzte Profile
1
Stk
Anpassungen für überfälzte Profile gemäß Zeichnung: - Aufsatz an den Spannvorrichtungen
zum Ausgleich der Profilneigung - Zulagen an den hinteren Anschlägen der Aggregate und
der Mittelstützen.
In der Skizze unten wird (in grün) ein abgeschrägter Andrücker gezeigt, der dem geneigten
Profil folgt und es damit an die (rot gezeichnete) Zulage am Anschlag drückt.
