Altendorf Hand Guard Single Flex 2024

HAND GUARD Edition Single Flex

Stk

<?xml:namespace prefix = 'v' />

Abbildung enthält Sonderausstattungen.

Das System HAND GUARD basiert auf der Früherkennung einer
Gefahrensituation und schützt damit den Anwender vor Verletzungen und
funktioniert in jeder Arbeitssituation.

Das auf Kameraüberwachung gestützte System warnt den Anwender zunächst
optisch vor, um auf eine drohende Gefahr hinzuweisen. Besteht die Gefahr
weiterhin, wird das Sägeblatt abgesenkt, ohne dass dabei die Maschine
oder das Material beschädigt wird. HAND GUARD unterstützt die
Bearbeitung von unterschiedlichen Werkstoffen, wie Holz, Metall und
Kunststoff.

•Kontaktlos und verletzungsfrei
• Schnelle Inbetriebnahme
• 100% beschädigungsfrei
• Funktioniert bei verdeckten Schnitten
• Muss nicht deaktiviert werden, permanente Funktion
• Max. 500 mm Sägeblattdurchmesser im Standard voll versenkbar
   unter Tisch.

Mit einem einseitig schwenkbaren Sägeaggregat. Schwenkbereich: 0 - 46°,
ausgestattet mit Schnellwechselsystem für das Hauptsägeblatt. Motorische
Höhen- und Schwenkverstellung und einem maximalen Sägeblattüberstand von
179 mm. (teilweise Ausbau Vorritzerwerkzeug notwendig)

Hinzu kommt die Steuerung in Augenhöhe, mit der Sie die Höhe und
Schwenkung des Sägeblatts plus, je nach Wahl des Steuerungspaketes, die
Drehzahl und weitere Funktionen aufrufen können.

Das neue, klare Industriedesign markiert die Ausnahmestellung der Marke Altendorf:
Bei dieser Formatkreissäge trifft charaktervolles Design auf zeitlose Ästhetik.

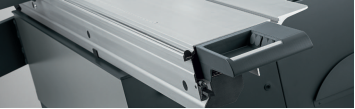

Der Altendorf Doppelrollwagen ist berühmt für seine Leichtgängigkeit und den präzisen Lauf.
Er ist an jeder Position stufenlos arretierbar. Die großen Doppelrollen halten den Oberwagen
in Verbindung zum Unterwagen absolut genau in den jeweiligen Führungsrundstangen. Diese
Laufqualität wird selbst bei jahrzehntelanger Belastung und Verschmutzung beibehalten. Die
 Wagenkonstruktion ist als äußerst verwindungs- und formsteifes Multihohlkammersystem
aufgebaut.

Dazu kommt eine vordere Auflagerolle mit einer Breite von 300 mm, die
beim Schneiden langer Werkstücke am Parallelanschlag eine hilfreiche
Unterstützung ist. Positionierbar um 90° unter dem Doppelrollwagen.

12' Touchscreen mit integrierter Tastatur
• Automatische Maßkorrektur am Parallel- und Winkelanschlag bei
  Schwenkung des Sägeaggregats
• Stufenlose Feinsteuerung der Achsen über +/# Tasten
• Einfaches Eichen der Achse
• Maschinendiagnose, Betriebsstundenzähler, USB-Schnittstelle
• Aufruf der letzten Maßeingabe (Back-Funktion)
• Umrechnung von Spitz- auf Stumpfmaß am Parallel- und
  Winkelanschlag
• Schifterschnittfunktion mit automatischer Ermittlung fehlender
  Winkel bzw. Maße
• Erweiterte Werkzeugverwaltung für max. 100 speicherbare Werkzeuge
• Speicherung der Vorritzposition (3-Achs-Vorritzer)
• Hinterlegung der Stammblattstärke & Schnittbreite des
  Hauptwerkzeugs
• Hinterlegung der Drehzahl des Hauptwerkzeugs
  Zusatzfunktionen
• Nuten: mit automatischer schrittweiser Positionierung des
  Parallelanschlags
• Kettenmaßfunktion: Schnittfolgen mit identischer Distanz am
  Parallelanschlag
• Winkelschnitt mit Übermaß
• Taschenrechnerfunktion mit Ergebnisübertragung auf die Achsen
• Geometrische Formen, Ermittlung fehlender Winkel bzw. Maße
• Falsche Gehrungen, Ermittlung fehlender Winkel bzw. Maße
• 9999 speicherbare Schnittprogramme
• Standard Vorrüstung für Fernwartung
• Vorlagenhalter direkt neben dem Touchscreen

In Edition Single Flex enthaltenes Zubehör:

• Doppelrollwagen mit einer Wagenlänge von 3000 mm
<?xml:namespace prefix = 'u4' /><?xml:namespace prefix = 'u6' /><?xml:namespace prefix = 'u8' /><?xml:namespace prefix = 'u9' /><?xml:namespace prefix = 'u11' /><?xml:namespace prefix = 'u13' /><?xml:namespace prefix = 'u14' /><?xml:namespace prefix = 'u16' /><?xml:namespace prefix = 'u17' /><?xml:namespace prefix = 'u1' />

• Vario Antrieb 5,5 kW (7,5 PS)

VAR IO Antrieb für einseitige Schwenkung: Dieser Antrieb regelt die Drehzahl stufenlos
von 2 000 – 6 000 U/min. Durch die exakte Drehzahlanpassung an das Material erhöhen
sich die Schnittqualität sowie die Standzeiten der Sägeblätter – was wiederum Ihre Kosten reduziert.

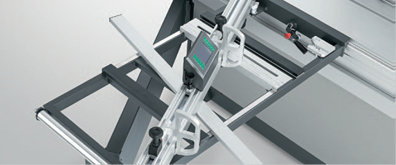

• Winkelgehrungsanschlag Digit L

Dieser von Altendorf patentierte Anschlag mit integriertem Längenausgleich
erleichtert das präzise Schneiden von Winkeln und Gehrungen in einer Funktion.
In beiden Positionen ist der  Schwenkwinkel stufenlos um 49° verstellbar und
wird über eine Maßskala angezeigt. Die spielfreien und robusten Anschlagklappen
können leicht verschoben und als Einzelklappe über den gesamten Bereich bis
max. 3 500 mm eingestellt werden. Bei Ablängmaßen ab ca. 1 700 mm übernimmt
der rollenunterstützte stabile Teleskopauszug die äußere  Anschlagklappe. Beim
Schneiden von Gehrungen kann der Anschlag durch den integrierten Längenausgleich
stufenlos maßgenau eingestellt werden – ohne Verwendung zusätzlicher Einstelllehren
für den Längenausgleich. Einfach das Anschlaglineal auf das gewählte Winkelmaß nach
Skala verschieben und dann die gewünschte Länge an der Anschlagklappe einstellen.

DIGIT L: Zum 1/10 mm genauen Einstellendes Längenmaßes. Das Display zeigt alle
eingestellten Klappenmaße an. Durch die zentrale Mess- und Anzeigeeinheit
wird mit einem einzigen Kalibriervorgang das komplette System geeicht. Zwei
Einzelkippanschläge mit Feineinstellung, zwei Akkus und Ladegerät inklusive.



• CNC Parallelanschlag Schnittbreite 1000 mm

CNC -Parallelanschlag: Der CNC-gesteuerte Parallelanschlag ist mit einer Verfahrgeschwindigkeit von 250 mm/sec und mit einer Maßgenauigkeit von +/- 1/10 mm steuerbar. Das fünffach gelagerte, hochpräzise Kugelumlaufspindelsystem ist wartungsarm und genauso wie der Motor gut geschützt in das Aluprofil integriert. Der Anschlag erkennt automatisch seine Position, insbesondere im Gefahrenbereich des Sägeblatts. Er verfügt über eine Notabschaltung, sodass eine Quetschgefahr ausgeschlossen ist. Die Maßkorrektur bei flachgelegtem bzw. hochkant gestelltem Anschlagprofil sowie bei geschwenktem Sägeblatt erfolgt automatisch.




• Vorlagenhalter am Bedienpult



• vordere Auflagerolle

Vordere Auflagerolle: Die vordere Auf-lagerolle ist mit einer Breite von 300 mm beim
Schneiden langer Werkstücke am Parallelanschlag eine hilfreiche Unterstützung.
Sie kann mit einem Handgriff um 90° unter den Doppelrollwagen (Mindestlänge 3 000 mm)
positioniert werden.

2-Achs-Vorritzaggregat einseitige Schwenkung

Stk

2-Achs-Vorritzaggregat: Mit elektromotorischer Höhen- und Seitenverstellung, Ritzerblatthöhe
programmierbar mit Schnellabsenkung und Schnellanhebung, Antriebsmotor 0,75 kW
( 1 PS), 8 200 U/min. Nachrüstung nur bei Maschinen mit Vorbereitung für Vorritzaggregat.
