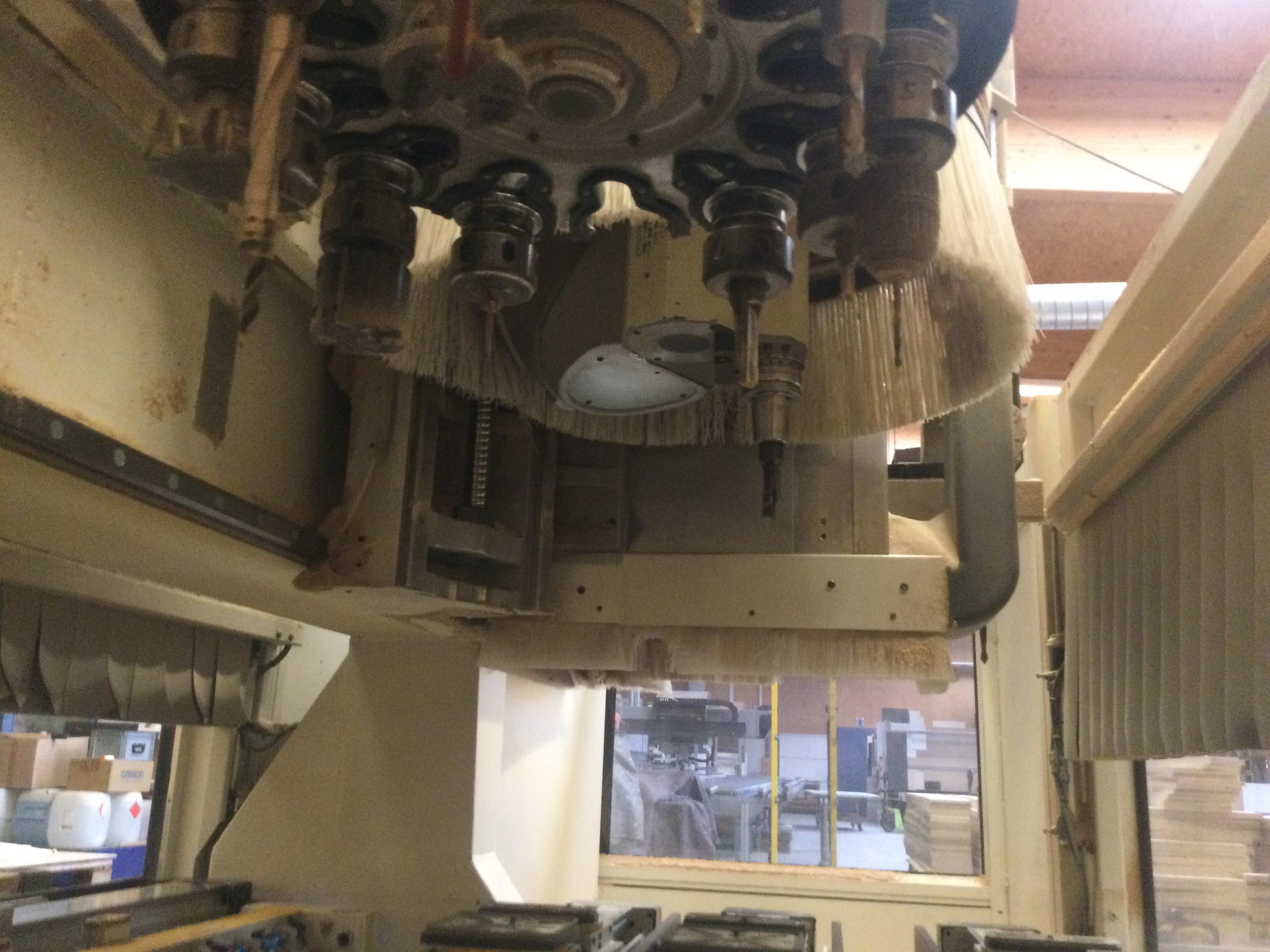

Bohraggregat Maxi F50 L2

1

Bohrkopf mit jeweils 50 einzeln abrufbaren Bohrspindeln

- 2x14 Spindeln für vertikale Konstruktionsbohrungen

(2 Bohrspindelreihen in der Y-Achse mit je 14 einzeln

abrufbaren Bohrspindeln)

- 10 Spindeln für vertikale Lochreihenbohrungen

- 4+4 Spindeln für horizontale Bohrungen in der X-Achse

- 2+2 Spindeln für horizontale Bohrungen in der Y-Achse

- integrierte Nutsäge mit 0-90° Drehung

PBTC - Zusatzfrässpindel 8,5 kW HSK-63 + T.C. 6 Pos. 'On Board'

1

Vertikaler Fräsaggregat

8,5 kW bei 20.000 1/min im S1 (100% ED)

Drehzahl: max. 20.000 1/min

Drehrichtung links/ rechts

Werkzeugschnittstelle HSK 63F

Inverter 18 kW stufenlos

gleichmäßige Leistungsabgabe

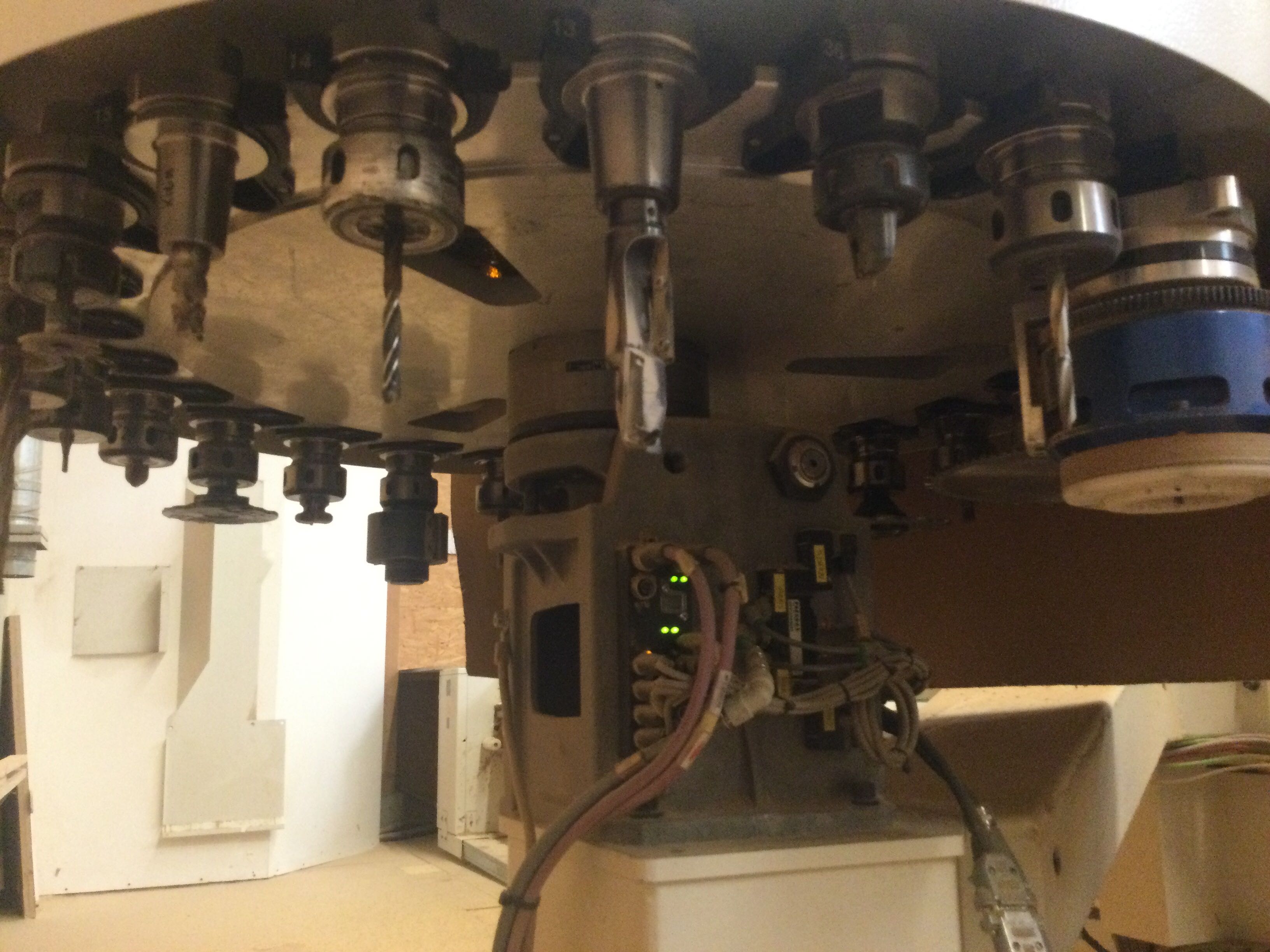

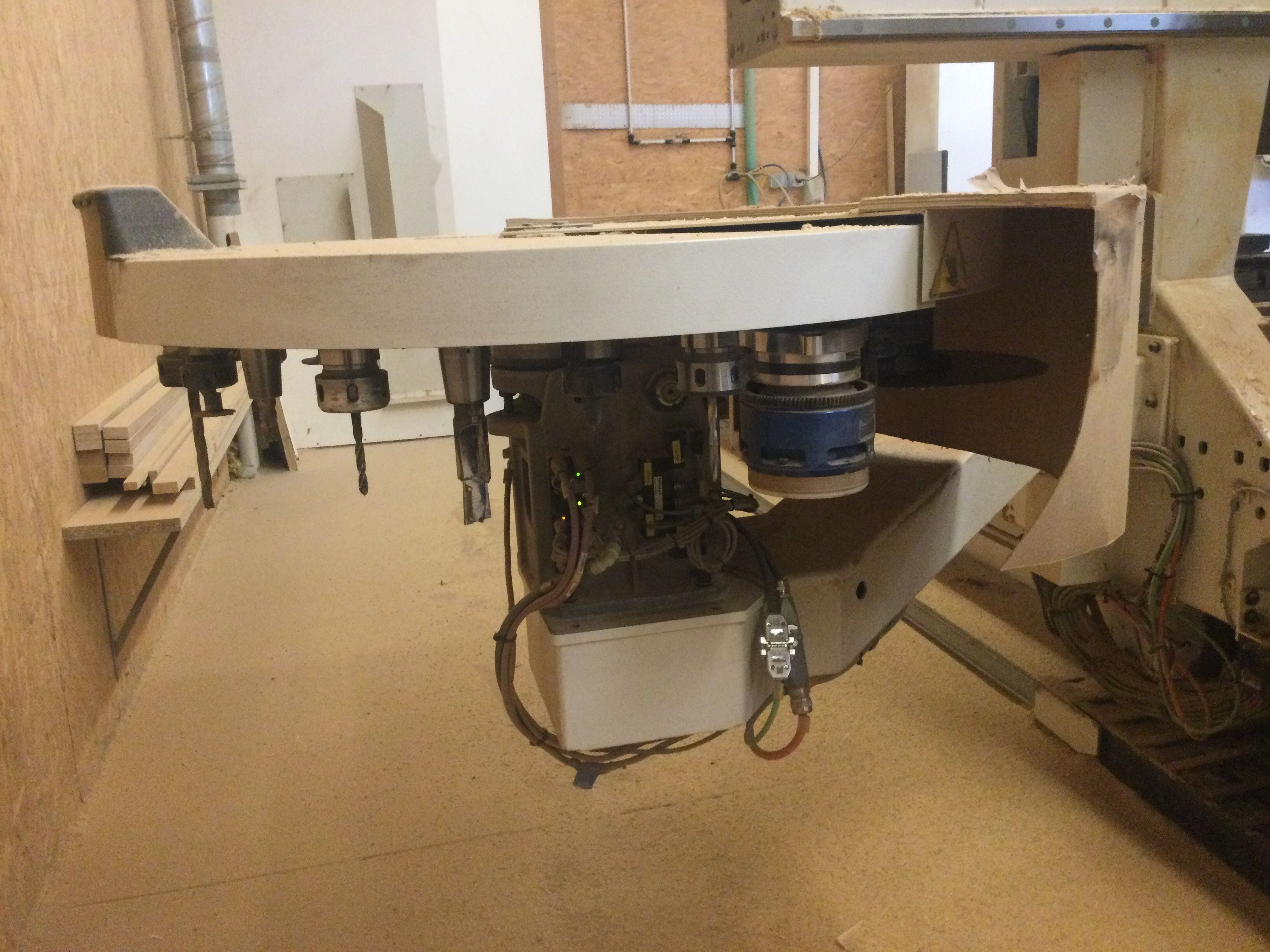

WKZ_Wechsler Rapid 6 'On Board' (X,Y- mitfahrend)

1

Für den Zusatzspindel

- max. Durchmesser: (Vollbelegung)                                    mm 100

- max. Durchmesser:                                                            mm 160

- max. Wkz.- Länge                                                               mm 230

- max. Gewicht pro Werkzeug                                              kg 5

- max. Gesamtgewicht                                                          kg 25

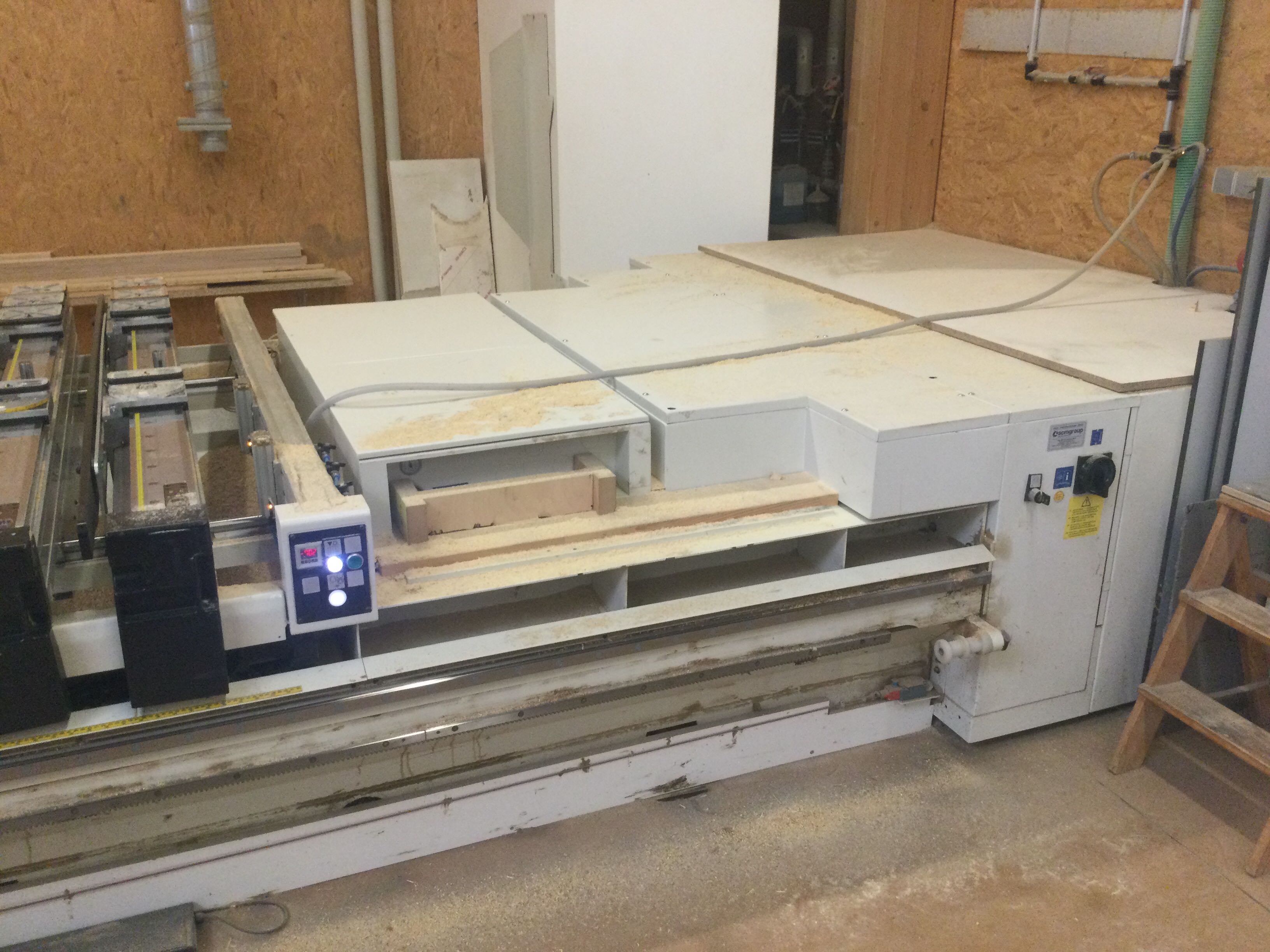

TV Arbeitstisch mit 8 Auflagen L=1830 mm

1

Das Bearbeitungsfeld ist für schnelles, sicheres und einfaches Rüsten der Spannelemente.

· 8 Auflagekonsolen  L=1.830 mm, mit glatter Auflagenfläche, die auf Kugelumlaufbuchsen in der X-Achse verfahrbaren.

· 16 pneumatische, überwachte Endanschläge in X- Richtung

      (2 Anschlagsreihe, eine hinten und vorne)

· 2 seitliche pneumatische, überwachte Anschläge in Y-Richtung (je zwei Anschläge links und rechts vom Arbeitsfeld)

Bearbeitungsfelder 'A-B-C-D / (E-F-G-H)' Arbeitsfelder A und D

1

Der Arbeitstisch wird durch die pneumatische Anlage, die Hinweisdeckleisten und das Software ausgestattet, um maximal 4 Platten auf 8 Arbeitsfelder bearbeiten zu können.

TV Auflagenkonsolen:

Anzahl: 8

Länge: 1.830 mm

Referenzanschläge:

Y= 2 pro Konsole (hinten und vorne)

X= 2 linke und 2 rechte Anschläge montiert auf  2 seitlichen starren Konsolen

8 Zusätzliche Mittlere Endanschläge für TV Arbeitsch

1

+ 4 SEITLICHE ENDANSCHLÄGE (MITTE+HINTEN)

8 Positionierhilfen für TV Arbeitstisch

1

Vakuumsauger TV L=145 B=145 H=50

20

· Dimensionen der Trägerfläche: 145 x 145 mm

· Höhe des Saugers: 50 mm

· integriertes Leerabschlussventil

Ideal für das Spannen von mittleren Werkstücken, dank der breiten Saugfläche.

Drehbare Vakuumsauger TV L=145 B=30 H=50

4

Drehbare Vakuumsauger TV L=145 B=55 H=50

8

· Dimensionen der Trägerfläche: 145 x 55 mm

· Höhe des Saugers 50 mm

· integriertes Leerabschlussventil

· manuelle Verstellung des Saugers in 15° Schritten

(24 Positionen)

Ideal für die Bearbeitung von kleinen Werkstücken und/oder von unregelmäßigen Flächen, das das integrierte drehbare System garantiert.

Hardware und Software.

1

Stk

Alle verwendeten elektrischen und elektronischen Bestandteile wurden nach den internationalen Sicherheitsstandards gewählt.

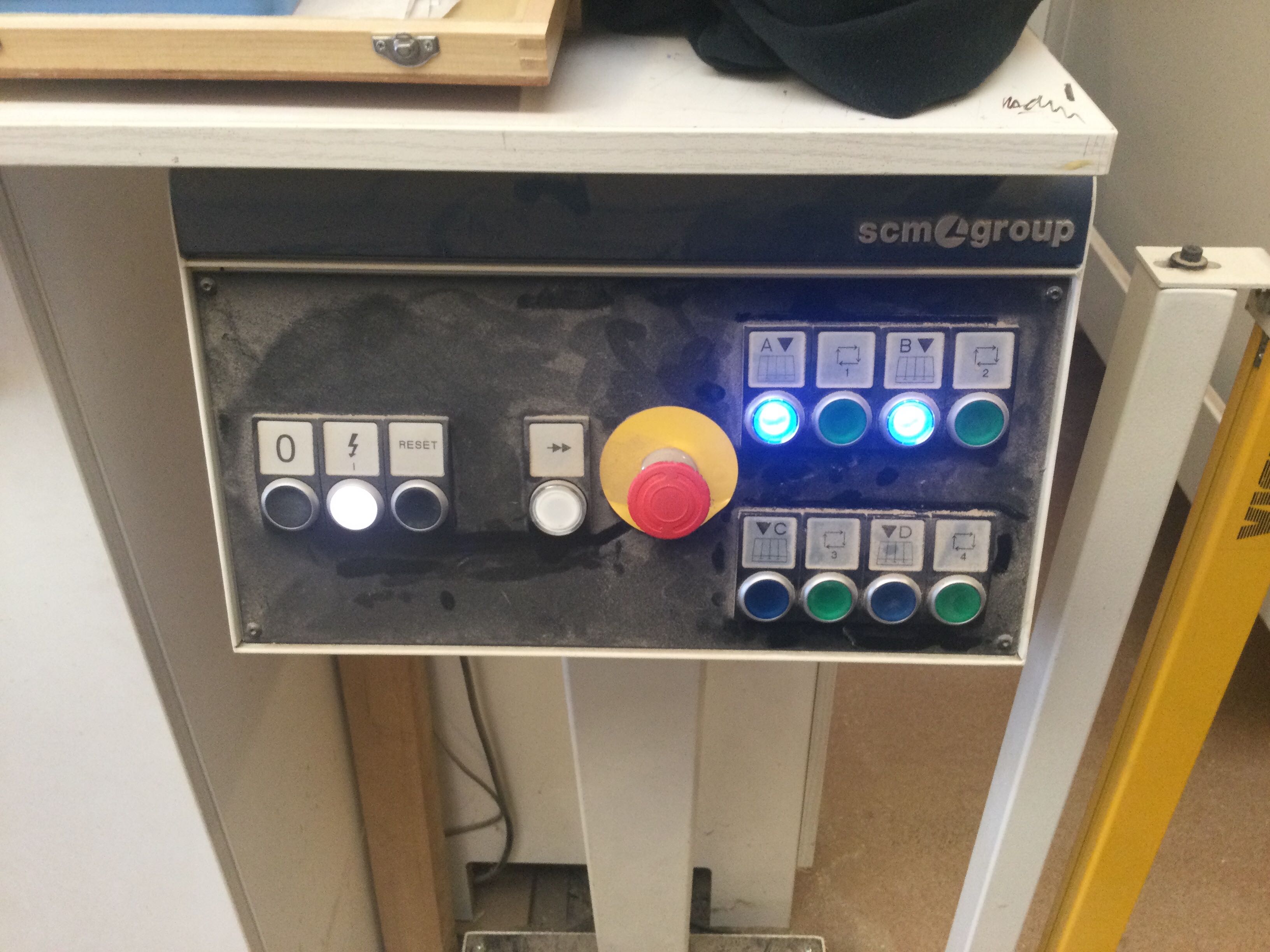

STEUERPULT UND CNC PC OFFICE STEUEREINHEIT

Das Steuerpult der Maschine ist eine Einheit, die der Bediener leicht an einen anderen Ort versetzen und in dem Bereich positionieren kann, der im Hinblick auf die verfügbaren Arbeitsflächen am günstigsten ist.

Die Steuereinheit besteht aus einer numerischen Steuerung für Bohr-Fräsmaschinen, die digital direkt an den Personal Computer des Pultes angeschlossen ist, der über moderne Software mit Maschinenschnittstelle Xilog Plus verfügt. Die Schnittstelle arbeitet im Windows® Arbeitsbereich und hat alle Eigenschaften, die eine einfache, zugängliche und effiziente Programmierung auch Personen ermöglicht, die nicht sehr vertraut mit dem Umgang mit dem PC sind.

NC Verwaltung mit PC Office

1

Stk

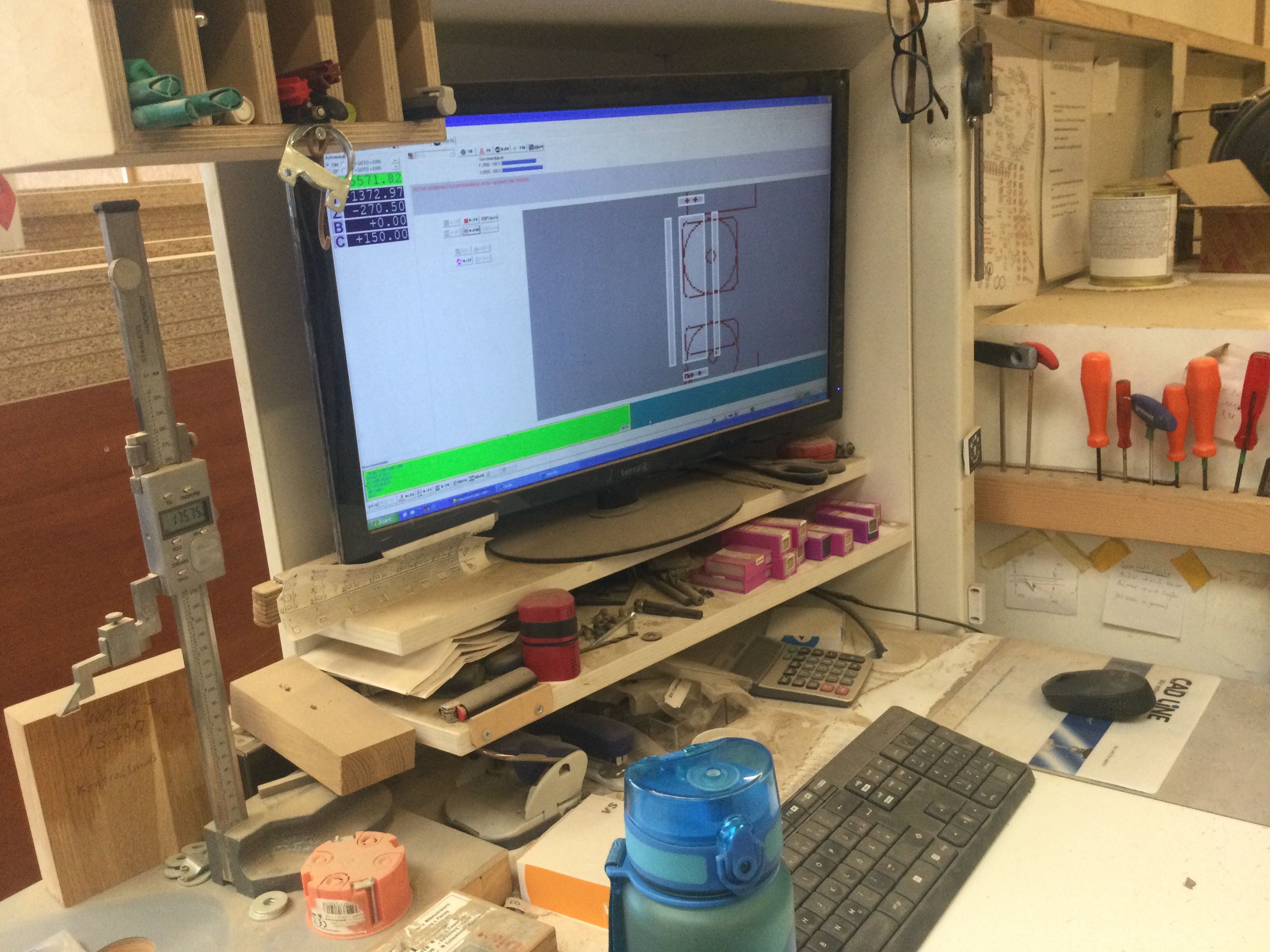

PROGRAMMIERSYSTEM XILOG

Software-Merkmale:

- Import von DXF Dateien;

- Import von ASCII Dateien;

- Benutzeroberfläche in der Muttersprache des Bediener (lieferbar nur für

  Sprachen I - GB - F - D - E);

- Geraden- und Kreisinterpolation in drei Achsen, linear im Raum,

  spiralförmig in der gewählten Ebene;

- unterstützte Programmierung;

- Rechner für Direkt-Transfer der ausgerechneten Daten;

- Grafik- und Syntaxhilfen für Bohren und Fräsoperationen;

- parametrische Programmierung, um die gleichen Plattenbearbeitungen auf

  verschiedenen Platten-Abmessungen zu ermöglichen, mit der Möglichkeit

  durch Berechnungen diese Bearbeitungen anzupassen;

- Optimierung um den schnellsten Bearbeitungsweg unter Berücksichtigung

  des Multispindelbohrkopfes zu errechnen;

- automatische Werkzeugzuordnung zum Arbeitsgang;

- Beschreibung und Verwaltung der montierten Werkzeuge (Bohraggregate,

  Fräsaggregate, usw.);

- Graphik der Kopfkonfiguration;

- Werkstückgraphikvisualisierung;

- Simulationslauf;

- Zoom-Funktion;

- Kontrolle des in Bearbeitung befindlichen Profils;

- Möglichkeit Platten-Nullpunkt-Verschiebung zum Ausführen von Bohrungen

  auf schrägen oder kurvigen Plattenseiten, Horizontalbohrungen im

  Werkstück

- Ausführung von einzelnen Programmen über Tastatur oder Serielle

  Verbindungen

- Verwaltung des Barcodelesers mit integriertem Software

- Möglichkeit der Regelung der Achsengeschwindigkeit;

- Leitung der SCM CNC - JERK Funktion für dynamische Steuerung der

  Beschleunigungen/Verzögerungen

- Funktion HOLD beim Fräsen und Bohren;

- 2 St. Vorschub- Potentiometer um eine nachträgliche, getrennte Anpassung

  des Bearbeitungs-Vorschubes und der reinen Verfahrwege zu ermöglichen

- Selbstdiagnose und Meldung eventuell auftretender Fehler oder Störungen

- Single Step zur Ausführung der einzelnen Programmschritte mit

  manueller Steuerung

- Multitasking-Funktion;

- vollständige Kompatibilität mit CAD/CAM RoutoCAM (SCM) - AlphaCAM

Frequenz 50 Hz

1

Stk

Verpackung mit Fuss-Sockel

1

Stk

Maschinensprache Deutsch

1

Stk
