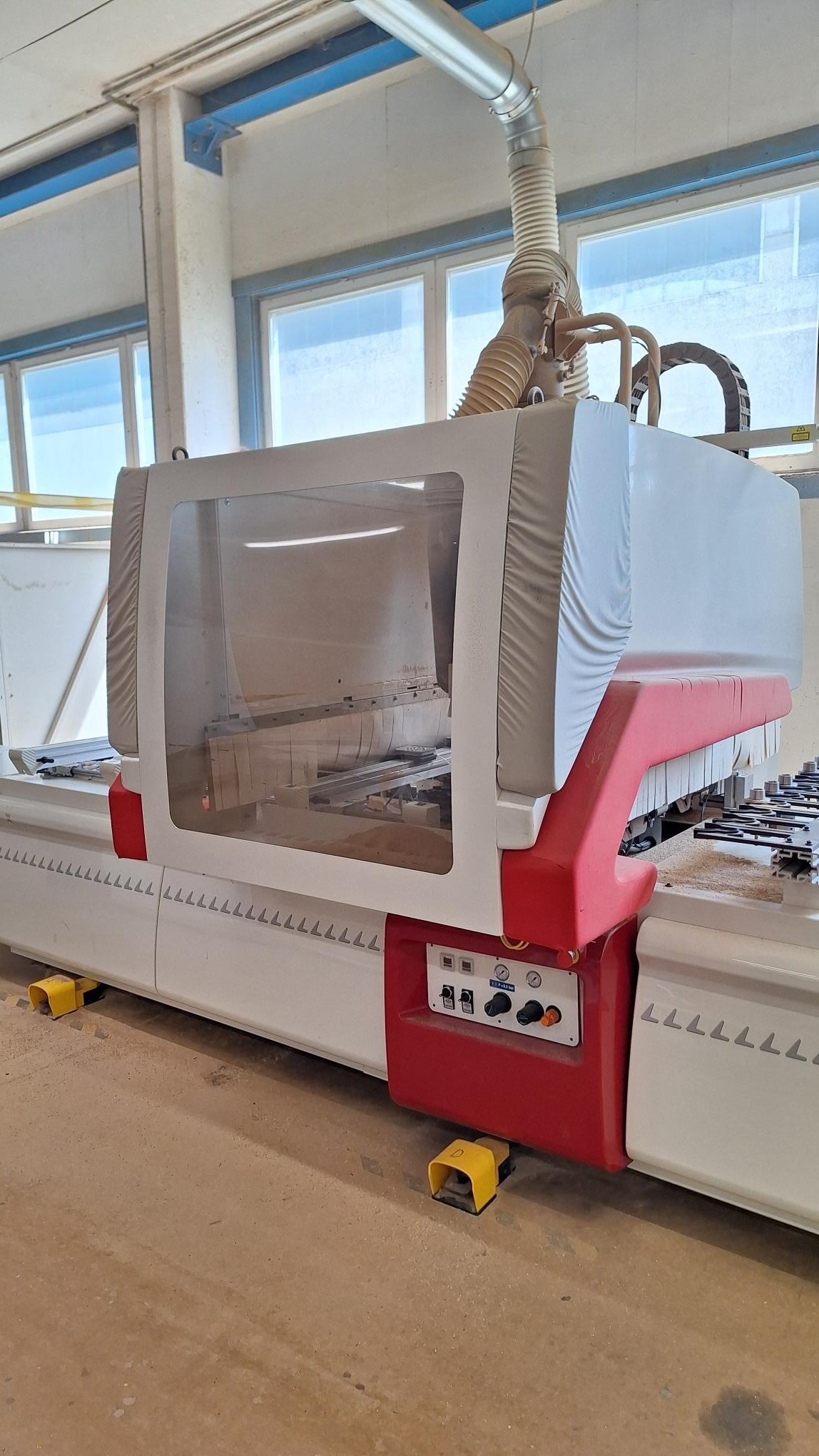

SCM Z 1 26 A 2011
Produktinformationen "SCM Z 1 26 A 2011"
· Arbeitsbereich:2.550 x 1.067 mm
· Verfahrweg X-Y: 2.980 x 1.450 mm
· Lauflänge Z-Achse: 150 mm
· Durchlasshöhe: 120 mm
Bohraggregat F14:
Bohrkopf mit 8 + 6 Spindeln
· 5 einzeln abrufbare Vertikalspindeln in X
· 3 einzeln abrufbare Vertikalspindeln in Y
· 4 Horizontalspindeln in X (2+2)
· 2 Horizontalspindeln in Y (1+1)
· Drehzahl: 4.000 1/min (6.000 1/min optional erhältlich)
· Leistung: 2,2 kW
· Raster: 32 mm
· Bohreraufnahme: M 10 mit Passitz 11 mm
· pneum. Vorlegehub: 60 mm
<?xml:namespace prefix = 'o' />
Nutsägeaggregat in 'X'
· im Bohrkopf integriert
· Nutsägeblatt mit Durchmesser bis max. 120 mm
Hauptfräsaggregat:
· Werkzeugaufnahme HSK 63F
· Drehzahl 1.500 - 24.000 1/min stufenlos über Inverter
· Motorleistung 6,6 kW (9 PS) ab 12.000 1/min (S1)
· Motorleistung 7,5 kW (10 PS) ab 12.000 1/min (S6)
· Rechts- / Linkslauf
· Keramiklager
· Vorbereitung für den Einsatz von Winkelgetrieben
Werkzeugwechsler TR10
Automatische seitliche Werkzeugwechseleinrichtung für 10 Werkzeuge.
· Anzahl der Werkzeugplätze: 10
· max. Werkzeugdurchmesser: 120 mm
· max. Gewicht pro Werkzeug:4,5 kg
· max. Gesamtgewicht alle Werkzeuge: 28 kg
Ein Zentralabsaugstutzen fasst alle
Bearbeitungsaggregate zu einem Anschluss mit D= 200
mm zusammen. Dadurch reduziert sich die erforderliche
Absaugleistung auf ca. 3200 m3/h.
Arbeitstisch TVF
Der Arbeitstisch ist ausgelegt um dem Bediener die max.
'Bewegungsfreiheit' zu garantieren. Das
Vakuumschnellspannsystem gewährt maximale
Flexibilität bei einer exakten Positionierung und einem
optimalen Halt der Werkstücke.
· 4 TVF Auflagen L=1100 mm stufenlos verstellbar in X
· 12 TVF- Vakuumsauger 120 x 120 mm stufenlos verstellbar in Y
· 2 Anschläge in X (1 x links / 1 x rechts)
· 1 Anschlag in Y pro Auflage (gesamt 4 Stk.)
· die versenkbaren Referenzanschläge werden über CNC gesteuert
Automatische Zentralschmierung
Über ein elektronisches CNC- Steuergerät wird die
korrekte Menge Schmierfett verteilt (X-, Y-, Z-Achsen)
Vakuumsystem (Basismaschine):
· Vakuumpumpe: 90 m3/h
· Leistung: 2,2 kW
· Max. Unterdruck (an Pumpe) 0,9 bar
PROGRAMMIERSYSTEM XILOG PLUS
Software-Merkmale:
- Import von DXF Dateien
- Import von ASCII Dateien
- Benutzeroberfläche in der Muttersprache des Bediener
Sicherheitseinrichtungen mit Bumpern
Technische Daten zur Maschine
· Gesamtanschlusswert max.: 18 kW
· Empfohlene Absicherung: 64 A
· Versorgung: 400 V 50-60 Hz· Druckluft: 6-7 bar
· Systemdruck (empfohlen) 8 bar
· Druckluftverbrauch: 200 Nl/min
· Zentralabsaugstutzendurchm. 200 mm
· Absauggeschwindigkeit: 30 m /sec
· Luftverbrauch (Zentralabsaugung) 3.200 m3/h
· Unterdruck: 3.000 Pascal
· Gewicht: ca. 2.500 kg
Fernsteuerung der Maschinenfunktionen
6 TVF Auflagen L=1.100mm und 18 Vakuumsauger
120x120 mm
Kreuzlaser für die Positionierung der Vakuumsauger
Zwei am Aggregateträger montierte Kreuzlaser dienen
zur einfachen Positionierung der Vakuumsauger.
