· Arbeitsbereich: 2.650 x 1.240 mm
· Verfahrweg X-Y : 2.995 x 1.385 mm
· Lauflänge Z-Achse: 200 mm
· Durchlasshöhe: 180 mm

Die Struktur des Grundkörpers ist eine monolitische Konstruktion aus dickwandigem Stahl. Sie ist durch eingeschweißte Dreiecksbleche über das gesamte Maschinenbett versteift und dadurch extrem stabil. Die für tragende Teile verwendetete Form des Dreiecks, mit einer großen Basis, ist das Geheimnis um dauerhafte Präzision und Stabilität zu gewährleisten.
Das Layout der Maschine erlaubt dem Benutzer einen optimalen Arbeitsablauf trotz einem Minimum an Platzanforderung. Der so aufgebaute Grundkörper bietet daher dem Bearbeitungsaggregat eine ausgewogene und sichere Basis mit einer besonders guten Lastverteilung. Der mobile Aggregatsträger ist aus einem soliden Monoblock gebaut. Er wird in X-Richtung auf prismatisch geschliffenen Führungen über Kugelumlaufschlitten positioniert. Auf diesem mobilen Aggregatsträger ist das Arbeitsaggregat wiederum auf prismatischen, geschliffenen Führungen und dem Kugelumlaufschlitten befestigt.

Beschreibung der Aggregate und Zubehör (Basis)
Bohraggregat:
Bohrkopf mit 12 + 6 Spindeln
· 7 einzeln abrufbare Vertikalspindeln in X
· 5 einzeln abrufbare Vertikalspindeln in Y
· 4 Horizontalspindeln in X (2+2)
· 2 Horizontalspindeln in Y (1+1)
· Drehzahl: 4.000 1/min
· Leistung: 2,2 kW
· Raster: 32 mm
· Bohreraufnahme: M 10 mit Passitz 11 mm

Nutsägeaggregat in 'X'
· im Bohrkopf integriert
· Nutsägeblatt mit Durchmesser bis max. 120 mm

Hauptfräsaggregat (Positon 2):
· Werkzeugaufnahme HSK 63F
· Drehzahl 1.500 - 24.000 1/min stufenlos über Inverter
· Motorleistung 4,4 kW (6 PS) ab 12.000 1/min (S1)
· Motorleistung 6,6 kW (9 PS) ab 12.000 1/min (S6)
· Rechts- / Linkslauf
· Keramiklager
· Lieferumfang: 4 Stk. Werkzeugaufnahme (rechts) ohne Spannzange

Werkzeugwechsler R8L
Automatische Werkzeugwechseleinrichtung für 8 Werkzeuge. Mitfahrend am hinteren Aggregatsträger, um einen schnellen Zugriff auf die Werkzeuge zu ermöglichen.
· Anzahl der Werkzeugplätze: 8
· max. Werkzeugdurchmesser: 120 mm
· max. Gewicht pro Werkzeug: 4,5 kg
· max. Gesamtgewicht alle Werkzeuge: 22 kg
· Aufnahme für 1 Winkelgetriebe
· mitfahrend in X

Horizontalfräsaggregat (Position 1)
Horizontalaggregat mit zwei gegenüberliegenden Ausgängen für Fräsen und Nuten.
· Drehzahl 9.000 - 18.000 1/min stufenlos über Inverter
· 1 Ausgang für Spannzange 3-20 mm (ER 32)
· 1 Ausgang für Säge/Spannzange 3-12 mm (ER20) (Für Säge D=120 mm / Bohrung 50 mm)
· Motorleistung 3 kW (4 PS)
· Max. Wkz-durchmesser vorne Fräsen: 20 mm
· Max. Wkz-länge vorne Fräsen: 110 mm
· Max. Wkz-durchmesser hinten Fräsen: 12 mm
· Max. Wkz-länge hinten Fräsen: 80 mm
· Max. Sägeblattdurchmesser: 100 mm
· Bohrung Sägeblatt (ER 32): 50 mm
· Dorn-Durchmesser Sägeblatt (ER 20): 12 mm

Arbeitstisch
Der Arbeitstisch ist ausgelegt um dem Bediener die max. 'Bewegungsfreiheit' zu garantieren. Das Vakuumschnellspannsystem gewährt maximale Flexibilität bei einer exakten Positionierung und einem optimalen Halt der Werkstücke.
· 6 Auflagen 1000 mm stufenlos pneum. verstellbar in X
· 12 Vakuumsauger rund D = 110 mm stufenlos verstellbar in Y ( 2 Stk. pro Auflage)
· 2 Anschläge in X (1 x links / 1 x rechts)
· 1 Anschlag in Y pro Auflage ( Gesamt 6 Stk.)
· Die versenkbaren Referenzanschläge werden über CNC gesteuert
· Pendelbearbeitung standard (2 Arbeitsfelder)
--- andere Spannsysteme sind optional erhältlich ---

Achsbewegung
Das Antriebssystem in X,Y und Z erfolgt über geschliffene Kugelumlaufspindeln der höchsten Präzisionsklasse. Die Kugelantriebsschraube der X-Achse liegt genau in der Mitte der Führungen. Dies sorgt während des Positionierprozesses für eine ausgeglichene Lastverteilung. Eine solche Charakteristik ist wichtig, um für ausgewogene Bewegung auch bei komplexeren Arbeiten zu sorgen. Die Bewegung der verschiedenen Achsen erfolgt über bürstenlose Drehstromservomotoren /Brushless AC-Motoren. Diese bieten durch sehr niedrige Rampenzeiten hervorragende Positioniergeschwindigkeiten. Des weiteren sind in diesen Motoren die Messsystem voll integriert. Diese Eigenschaften machen eine solche Art des Antriebs
komplett wartungsfrei.
· Eilgang in X: 54 m/min
· Eilgang in Y: 54 m/min
· Eilgang in Z: 22 m/min

Vakuumsystem (Basismaschine):
· Vakuumpumpe: 40 m3/h
· Leistung: 1,25 kW
· Max. Unterdruck (an Pumpe) 0,9 bar

Steuerung / Schaltschrank

· Steuerung siehe weitere Positionen und Anlagen

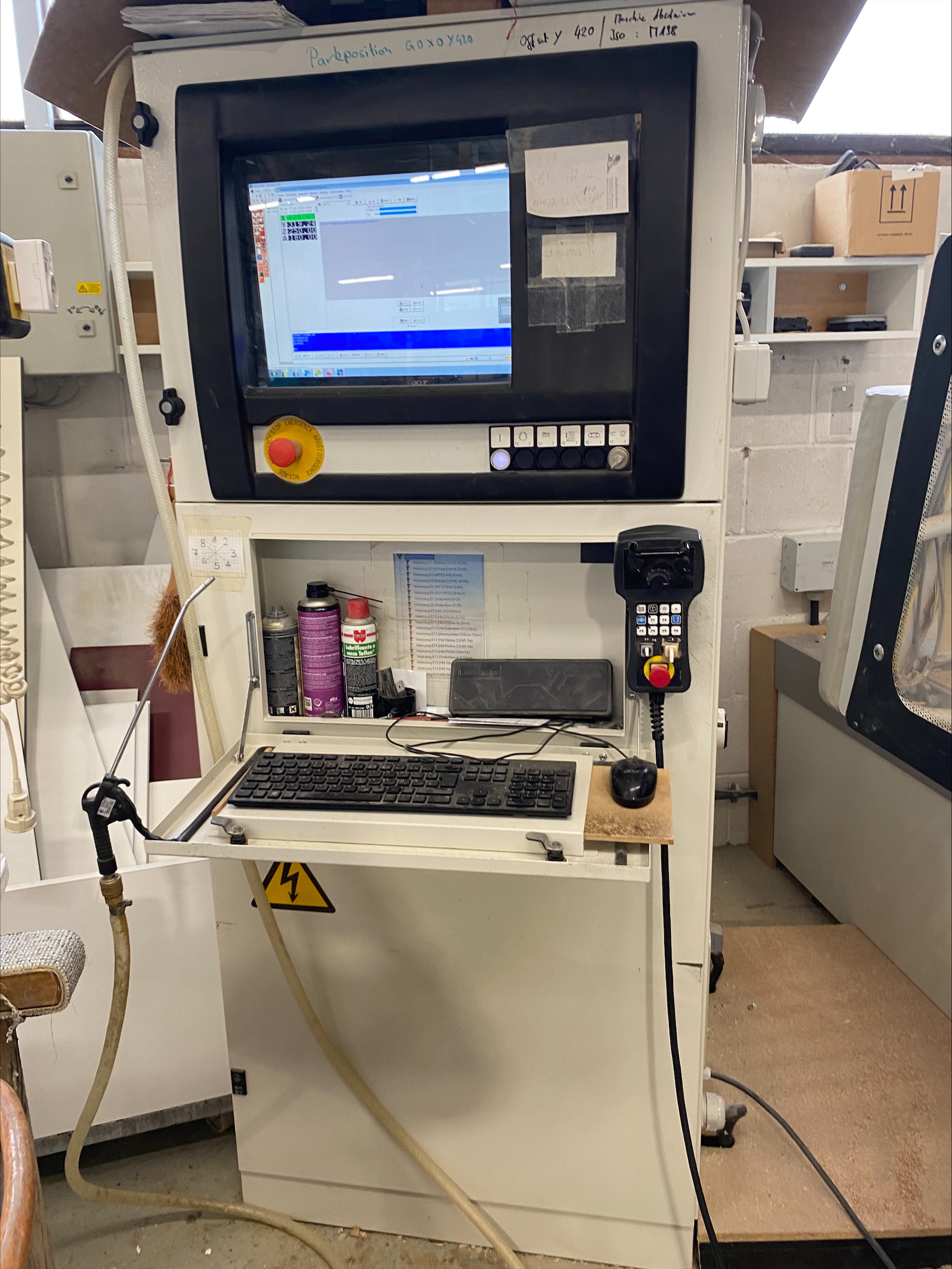

· Kabelfernbedienung mit den wichtigsten Bedienfunktionen

Sicherheitseinrichtungen(Option)
· Schutzabdeckung um die Arbeitseinheit im Design 'Z30', Frontseitig Plexiglas
· die Fronsscheibe der Schutzkabine kann für Wartungsarbeiten nach vorne geöffnet werden
· Schutzgitter im hinteren Maschinenbereich mit Zugangstür
· Bearbeitung im Pendelverfahren möglich

Technische Daten zur Maschine
· Gesamtanschlusswert max.: 16 kW
· Empfohlene Absicherung: 64 A
· Versorgung: 400 V 50-60 Hz
· Druckluft: 6-7 bar
· Systemdruck (empfohlen) 10 bar
· Druckluftverbrauch: 150 Nl/min
· Absauggeschwindigkeit: 30 m /sec
· Luftverbrauch (Zentralabsaugung) 3.400 m³/h
· Unterdruck: 3.000 Pascal
· Gewicht: ca. 2.800 kg
· Platzbedarf: ca. 5.780 x 2.650 mm
· Verlademaß: -

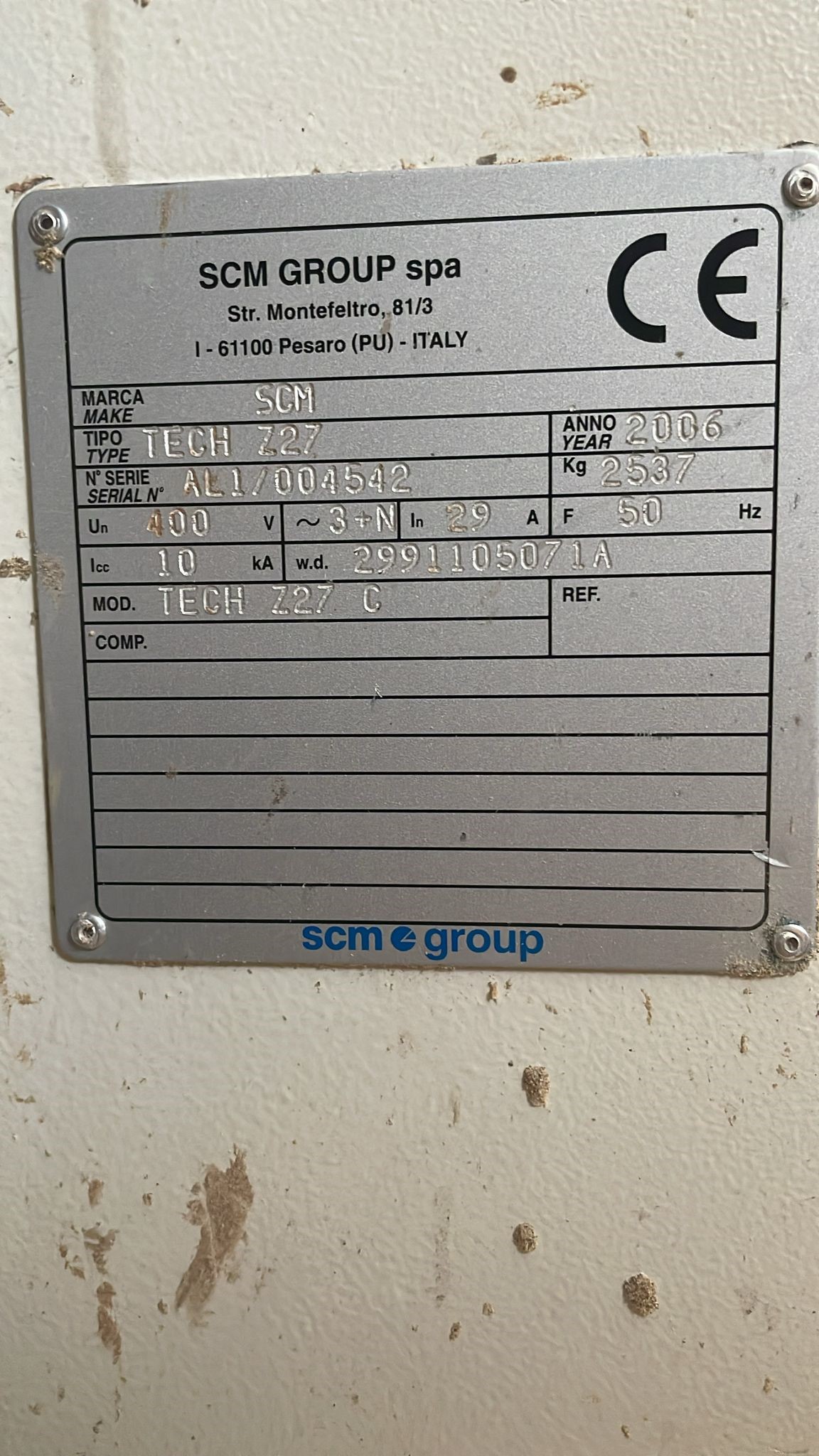

- Masch.Nr. AL1 / 4542
-- Technische Änderungen vorbehalten --

Europäische Sicherheitsvorschriften (Zeichen CE)
Automatische Zentralschmierung
Vorrichtung zur automatischen Schmierung
der Achsenbewegungen (X, Y und Z-Achse)

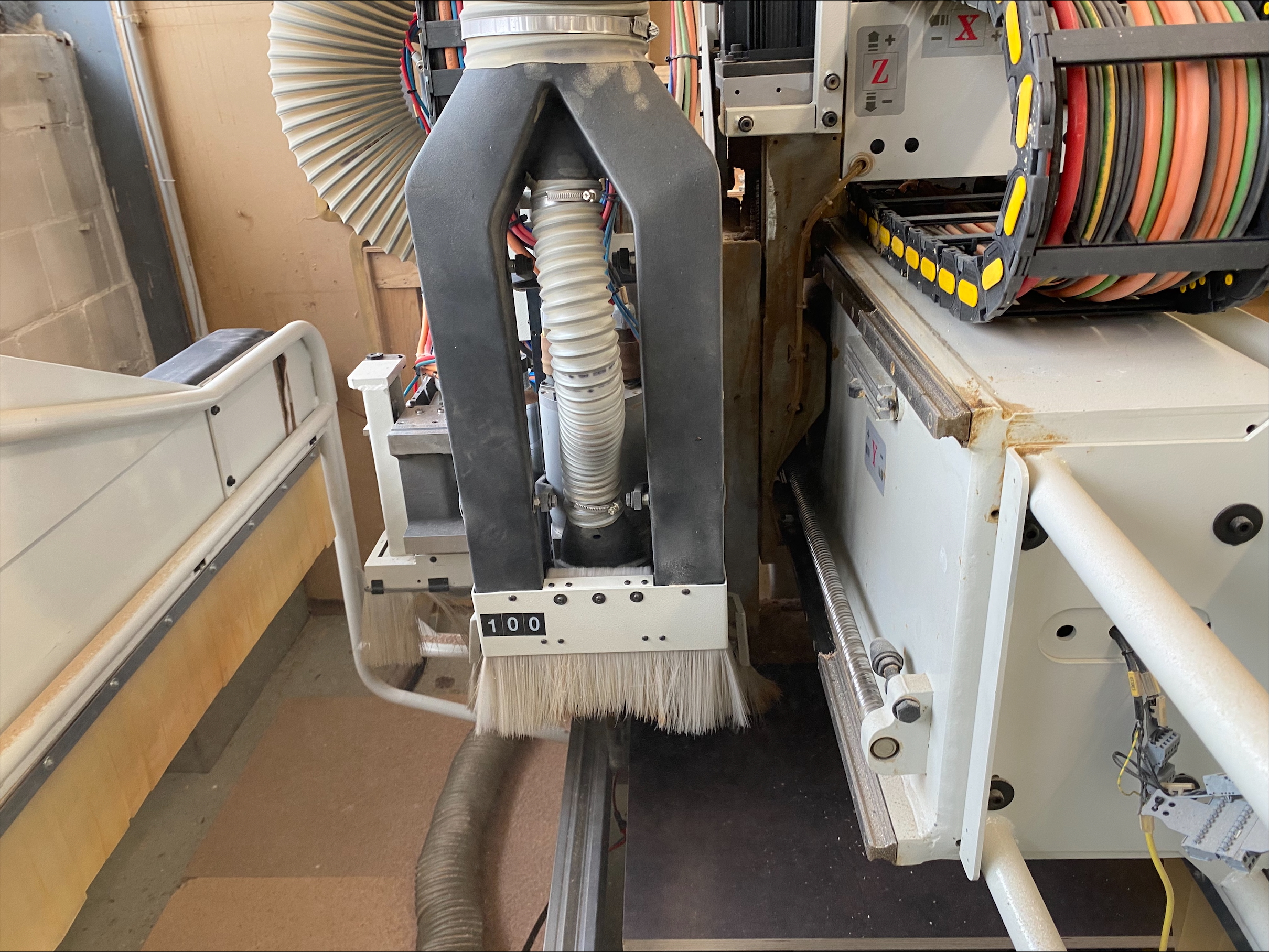

Zentralabsaugstutzen mit Klappsteuerung
Der Luftverbrauch verringert sich dadurch. Die verschiedenen Absaugbereiche werden in einen Zentralanschluss zusammengefasst. Über eine Klappensteuerung wird nur das Aggregat, mit dem gearbeitet wird, abgesaugt.
· Anschlussdurchmesser: 300 mm
· Unterdruck: 3.000 Pa
· Geschwindigkeit: 30 m/sec.
Erweiterung auf Bohraggregat mit 15 Spindeln vertikal
4 horizontale Sindeln in (X) und 2 horizontale Spindeln in (Y)
Bohraggregat bestehend aus:
- 12 unabhängigen Spindeln für vertikale Bohrungen (9 Spindel in X-Richtung und 6 Spindeln in Y-Richtung)
- 3 unabhängige Bohrköpfe mit jeweils 2 Spindeln für horizontale Bohrungen:
- 4 Spindeln in X-Richtung
- 2 Spindeln in Y-Richtung
Hinweis: Das Aggregat kann (auf Wunsch) ein integriertes Sägeaggregat in X-Richtung mit 120 mm Werkzeugdurchmesser aufnehmen (Code 630088)
- anstatt Standardbohrkopf -
Drehachse Vector für TECH
Vector-Drehachse ( 4. Achse ) 0-360 Grad. Anwählbar über CNC-Steuerung für den Einsatz von Winkelgetrieben zum horizontalen Bohren, Fräsen und Sägen unter jedem Winkel ohne umrüsten.
Leistungserhöhung Standardfräsaggregat
von 4,4 kW (6 PS) auf 6,6 kW (9 PS)
Bei 100 % ED / S1 *Für HSK Aggregat*
Horizontalaggregat- Pos. 3
Winkelgetriebe MIMATIC HSK 63 F
mit festem bündigen Sägeflansch und Schaftaufnahme 10-16 mm
durch Reduzierhülsen (1x10er Spannhülse al sStandard, andere Größen auf Anfrage!)
- Grehzahl max.: 15.000 U/min
- vertikal schwenkbar 0 - 100°
- Sägeblatt max.: 170 mm Durchmesser
Spannung durch 4 Senkkopfschrauben
Fräserdurchmesser max. gleich Schaftdurchmesser
6 TV Auflagen L=1300 mit 18 Saugern
- anstatt Standard -
umfasst:
- 3 schlauchlose Sauger auf jeder Auflage
12 Sauger 120 x 120 mm, h = 30 mm
6 Sauger 120 x 55 mm, h = 30 mm
- zusätzliche mittlere Anschlagreihe mit Abstand von 350 mm von der hinteren Anschlagreihe, erleichtert das Handling bei der Bearbeitung kleiner Teile
- das Feststellen/Lösen der Auflagen erfolgt pneumatisch und wird individuell gesteuert
Diese Position umfasst eine Kabelfernsteuerung für die wichtigsten Maschinenfunktionen (Art.-Nr. 630117)
Pneumatische Hilfsvorrichtung für TV-Arbeitstische
4 pneumatische Hebevorrichtungen für die einfache Positionierung der Platten auf dem Arbeitstisch (nur für TV-Auflagen)
Zusatzanschlag rechts mit Rollenbahn
zur Erweiterung der X Achse auf 3.230 mm (2 Aufspannungen)
Lasereinrichtung für Positionierung
2 am Aggregateträger montierte Laser mit Anzeige eines Kreuzes zur einfachen Positionierung der Vakuumsauger.
Vakuumpumpe 100 cbm/h
- anstatt Standard -
Teleservice
über ein Analog-Modem ist eine Online-Diagnose der SPS-Logik sowie der Maschinenparameter möglich. Telefonleitung zur Maschine zwingend notwendig !
