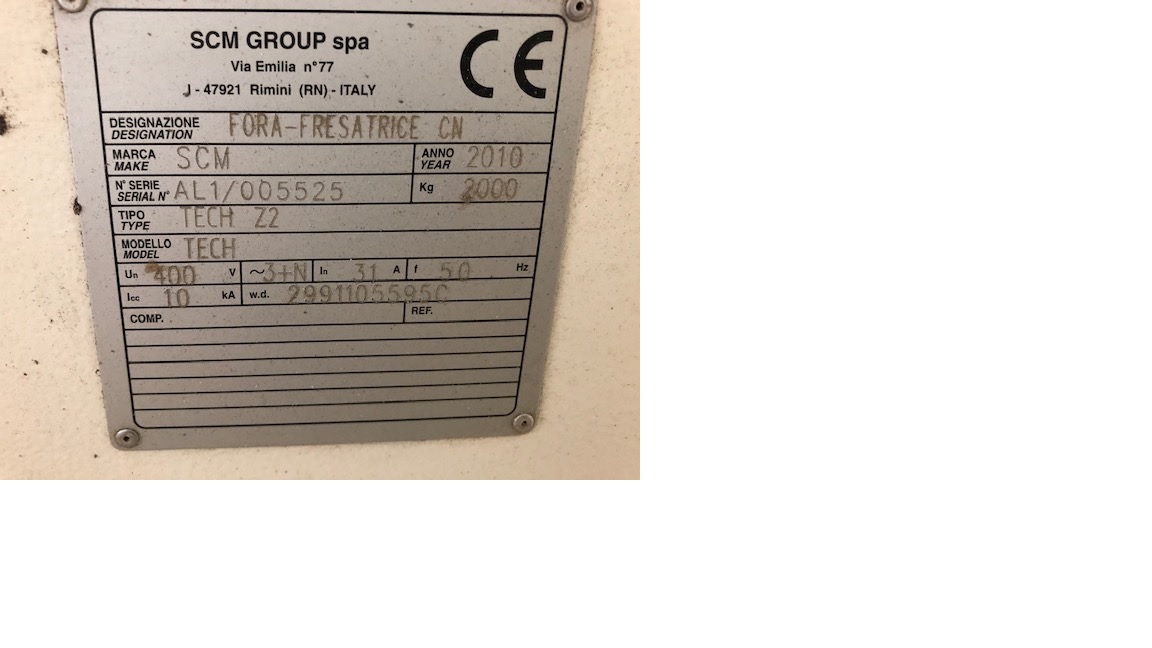

SCM Tech Z 2 2010

· Arbeitsbereich: 2700 x 1300 mm

· Verfahrweg X-Y : 3070 x 1750 mm

· Lauflänge Z-Achse: 270 mm

· Durchlasshöhe: 180 mm

Die Struktur des Grundkörpers ist eine monolitische

Konstruktion aus dickwandigem Stahl. Sie ist durch

eingeschweißte Dreiecksbleche über das gesamte

Maschinenbett versteift und dadurch extrem stabil. Die

für tragende Teile verwendetete Form des Dreiecks, mit

einer großen Basis, ist das Geheimnis um dauerhafte

Präzision und Stabilität zu gewährleisten.

Das Layout der Maschine erlaubt dem Benutzer einen

optimalen Arbeitsablauf trotz einem Minimum an

Platzanforderung. Der so aufgebaute Grundkörper

bietet daher dem Bearbeitungsaggregat eine

ausgewogene und sichere Basis mit einer besonders

guten Lastverteilung.

Der mobile Aggregatsträger ist aus einem soliden

Monoblock gebaut. Er wird in X-Richtung auf

prismatisch geschliffenen Führungen über

Kugelumlaufschlitten positioniert. Auf diesem mobilen

Aggregatsträger ist das Arbeitsaggregat wiederum auf

prismatischen, geschliffenen Führungen und dem

Kugelumlaufschlitten befestigt.

Beschreibung der Aggregate und Zubehör (Basis)

Bohraggregat F12:

Bohrkopf mit 12 + 6 Spindeln

· 7 einzeln abrufbare Vertikalspindeln in X· 5 einzeln abrufbare Vertikalspindeln in Y

· 4 Horizontalspindeln in X (2+2)

· 2 Horizontalspindeln in Y (1+1)

· Drehzahl: 4.000 1/min (6.000 1/min optional erhältlich)

· Leistung: 2,2 kW

· Raster: 32 mm

· Bohreraufnahme: M 10 mit Passitz 11 mm

· pneum. Vorlegehub: 60 mm

Nutsägeaggregat in 'X'

· im Bohrkopf integriert

· Nutsägeblatt mit Durchmesser bis max. 120 mm

Hauptfräsaggregat:

· Werkzeugaufnahme HSK 63F

· Drehzahl 1.500 - 24.000 1/min stufenlos über Inverter

· Motorleistung 6,6 kW (9 PS) ab 12.000 1/min (S1)

· Motorleistung 7,5 kW (10 PS) ab 12.000 1/min (S6)

· Rechts- / Linkslauf

· Keramiklager

(andere Leistungsklassen sind optional erhältlich)

Werkzeugwechsler R4

Automatische Werkzeugwechseleinrichtung für 4

Werkzeuge. Mitfahrend am hinteren Aggregatsträger,

um einen schnellen Zugriff auf die Werkzeuge zu ermöglichen.

· Anzahl der Werkzeugplätze: 4· max. Werkzeugdurchmesser: 120 mm

· max. Gewicht pro Werkzeug: 4,5 kg

· max. Gesamtgewicht alle Werkzeuge: 16 kg

· Aufnahme für 1 Winkelgetriebe

· mitfahrend in X

(andere und größere Werkzeugwechsler sind optional erhältlich)

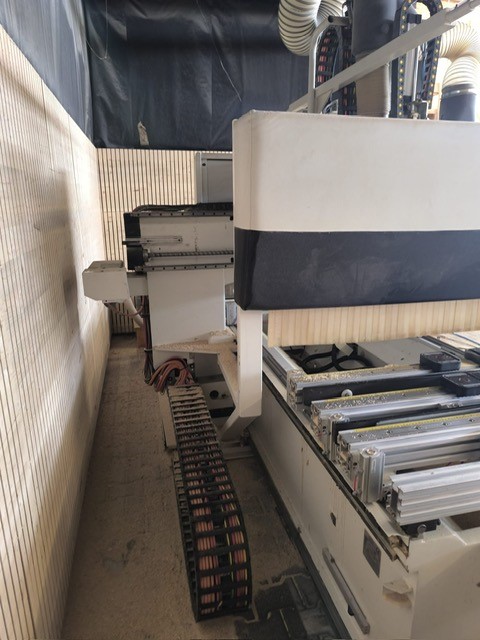

Arbeitstisch

Der Arbeitstisch ist ausgelegt um dem Bediener die

max. 'Bewegungsfreiheit' zu garantieren. Das

Vakuumschnellspannsystem gewährt maximale

Flexibilität bei einer exakten Positionierung und einem

optimalen Halt der Werkstücke.

· 6 Auflagen 1000 mm stufenlos pneum. verstellbar in X·

12 Vakuumsauger rund D = 110 mm

stufenlos verstellbar in Y ( 2 Stk. pro Auflage)

· 2 Anschläge in X (1 x links / 1 x rechts)

1 Anschlag in Y pro Auflage ( Gesamt 6 Stk.)

· Die versenkbaren Referenzanschläge werden über CNC gesteuert

· Pendelbearbeitung standard (2 Arbeitsfelder)

--- andere Spannsysteme sind optional erhältlich ---

Achsbewegung

Das Antriebssystem in X,Y und Z erfolgt über

geschliffene Kugelumlaufschuhe der höchsten

Präzisionsklasse. Eine solche Charakteristik ist wichtig,

um für ausgewogene Bewegung auch bei komplexeren

Arbeiten zu sorgen. Die Bewegung der verschiedenen

Achsen erfolgt über bürstenlose Drehstromservomotoren

/Brushless AC-Motoren. Diese bieten

durch sehr niedrige Rampenzeiten hervorragende

Positioniergeschwindigkeiten. Des weiteren sind in

diesen Motoren die Messsystem voll integriert.

Diese Eigenschaften machen eine solche Art des

Antriebs komplett wartungsfrei.

· Eilgang in X: 60 m/min

· Eilgang in Y: 60 m/min

· Eilgang in Z: 22 m/min

Vakuumsystem (Basismaschine):

· Vakuumpumpe: 100 m3/h

· Leistung: 2,2 kW

· Max. Unterdruck (an Pumpe) 0,9 bar

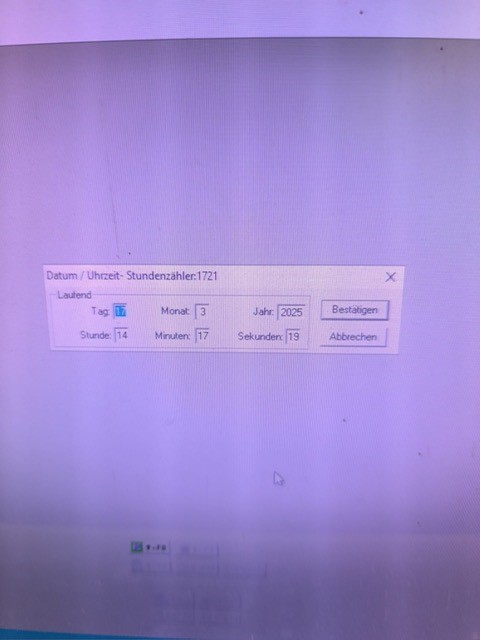

Steuerung / Schaltschrank

· Office-PC oder Industrie-PC (siehe Optionen)

· Basis NC-Steuerung: ESA-GV KVARA 6.0

· Kabelfernbedienung mit den wichtigsten Funktionen

ELEKTRISCHE/ELEKTRONISCHE CNC STEUERUNG

Universal ist mit einer leistungsfähigen NC-Steuerung ausgerüstet.

Der integrierte Office PC, gibt der NC-Steuerung einen

unvergleichlichen Vertrautheitstand: der Software

arbeitet mit Windows XP und erlaubt eine schnelle und

einfache Programmierung, die auch für ungeübte

Anwender leicht erlernbar ist. Das System ist offen und

erlaubt den Anschluss von CD-ROM Laufwerk,

Audiokarte, Barcodeleser, Modem, Drucker, Scan-Systeme etc.

Des Weiteren ist die Installation sämtlicher

Netzwerksysteme, sowie aller im Handel frei

erhältlichen CAD-Programme möglich.

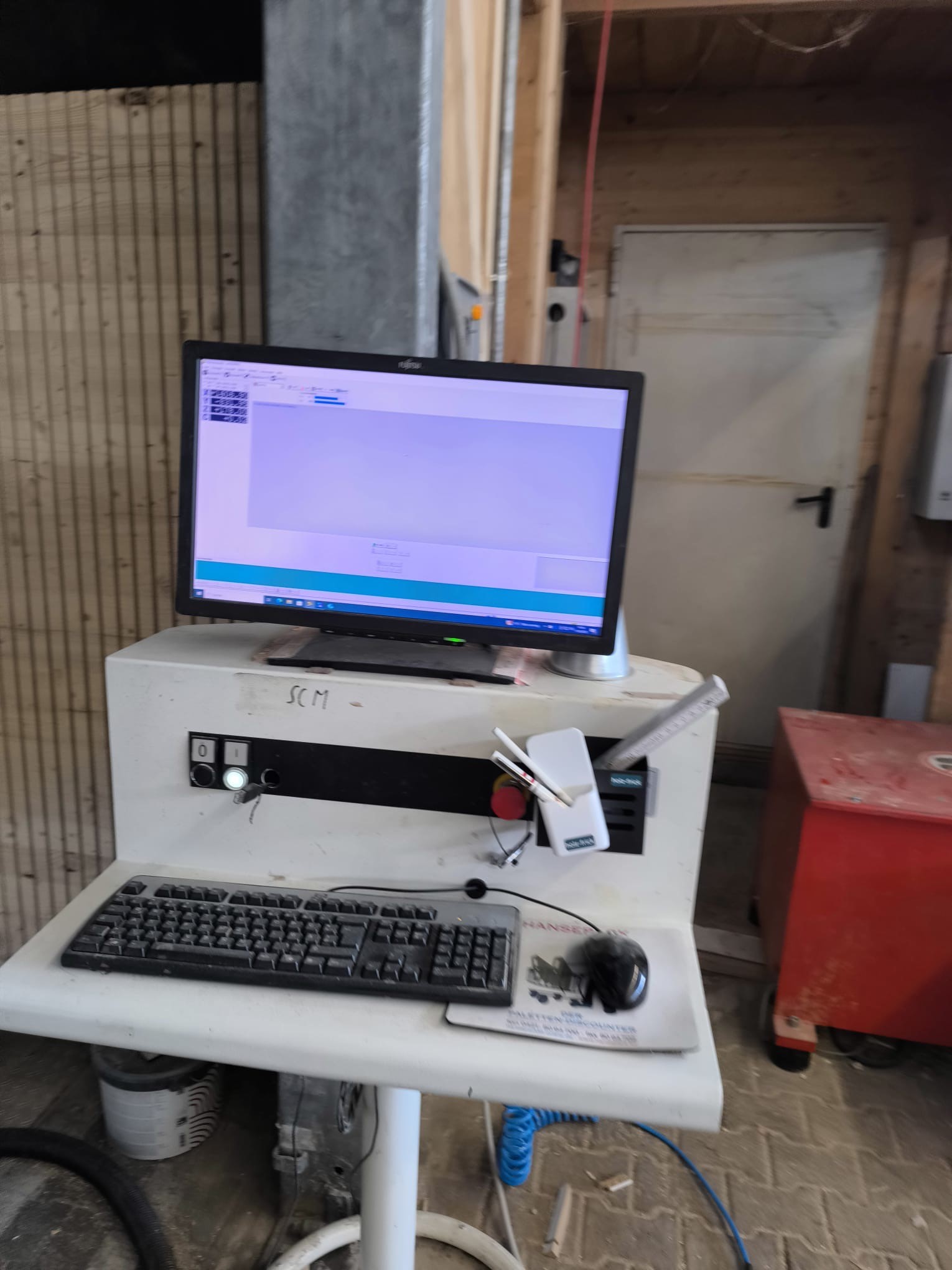

Um Platz zu reduzieren ist der Schaltschrank neben

dem Maschinentisch platziert und der Bediener

arbeitet an einem separaten Terminal auf Rollen, das

frei positioniert werden kann.

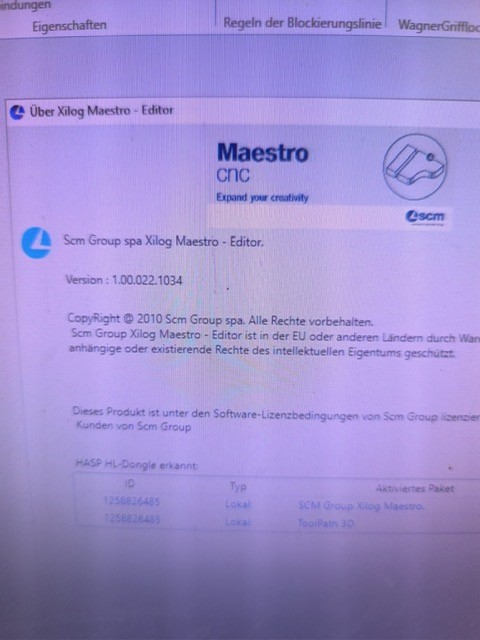

PROGRAMMIERSYSTEM XILOG

Software-Merkmale:

- Import von DXF Dateien

- Import von ASCII Dateien

- Benutzeroberfläche in der Muttersprache des

Bediener (lieferbar für Sprachen I - GB - F - D - E)

- Geraden- und Kreisinterpolation in drei Achsen, linear

im Raum, spiralförmig in der gewählten Ebene

- unterstützte Programmierung

- Rechner für Direkt-Transfer der ausgerechneten Daten

- Grafik- und Syntaxhilfen für Bohren und Fräsoperationen

- parametrische Programmierung, um die gleichen

Plattenbearbeitungen auf verschiedenen Platten-

Abmessungen zu ermöglichen, mit der Möglichkeit

durch Berechnungen diese Bearbeitungen anzupassen

- Optimierung um den schnellsten Bearbeitungsweg

unter Berücksichtigung des Multispindelbohrkopfes zu errechnen

- automatische Werkzeugzuordnung zum Arbeitsgang

- Beschreibung und Verwaltung der montierten

Werkzeuge (Bohraggregate, Fräsaggregate, usw.)

- Graphik der Kopfkonfiguration

- Werkstückgrafikvisualisierung- Simulationslauf

- Zoom-Funktion

- Kontrolle des in Bearbeitung befindlichen Profils

- Möglichkeit Platten-Nullpunkt-Verschiebung zum

Ausführen von Bohrungen auf schrägen oder

geschwungen Plattenseiten, Horizontalbohrungen im Werkstück

- Ausführung von einzelnen Programmen über Tastatur

oder serielle Verbindungen

- Verwaltung des Barcodelesers mit integriertem Software

- Möglichkeit der Regelung der Achsengeschwindigkeit

- Leitung der SCM CNC - JERK Funktion für dynamische Steuerung der

Beschleunigungen/Verzögerungen

- Funktion HOLD bei Fräsen und Bohren

- 2 St. Vorschubspotensiometer um eine nachträgliche,

getrennte Anpassung des Bearbeitungs-Vorschubes

und der reinen Verfahrwege zu ermöglichen

- Selbstdiagnose und Meldung eventuell auftretender

Fehler oder Störungen

- Single Step zur Ausführung der einzelnen

Programmschritte mit manueller Steuerung

- Multitasking-Funktion

Sicherheitseinrichtungen mit Bumpern

· Schutzabdeckung um die Arbeitseinheit im Design

2009, Frontseitig Plexiglas und

berührungsempfindlichen Bumpern (dadurch sind keine

störenden Trittschutzmatten im Frontbereich der Maschine erforderlich)

· Schutzgitter im hinteren Maschinenbereich mit seitlicher Zugangstür

· Bearbeitung im Pendelverfahren möglich

Technische Daten zur Maschine

· Gesamtanschlusswert max.: 18 kW

· Empfohlene Absicherung: 64 A

· Versorgung: 400 V 50-60 Hz· Druckluft: 6-7 bar

· Systemdruck (empfohlen) 8 bar

· Druckluftverbrauch: 200 Nl/min

· Zentralabsaugstutzendurchm. 200 mm

· Absauggeschwindigkeit: 30 m /sec

· Luftverbrauch (Zentralabsaugung) 3.400 m3/h

· Unterdruck: 3.000 Pascal

· Gewicht: ca. 2.800 kg

· Platzbedarf: ca. 5.860 x 3300 mm

-- Technische Änderungen vorbehalten --

630117

1 Stück Fernsteuerung der Maschinenfunktionen Mobile Steuereinheit zur Übertragung der

Steuerbefehle an die Maschine (Kabelfernbedienung)

630205

1 Stück Zentralabsaugstutzen mit Klappensteuerung

Ein Fächerstutzen fasst alle Absaugstutzen der

Maschine zusammen und ermöglicht den Anschluss an

die Absaugung über einen einzigen Anschluss. Der

Luftverbrauch verringert sich dadurch. Druckluftzylinder

innerhalb der Absaugeinheit mit Ansteuerung über die

jeweiligen Aggregate öffnen bzw. schließen den

entsprechenden Absaugstutzen.

· Anschlussdurchmesser: 200 mm

· Unterdruck: 3000 Pa

· Geschwindigkeit: 30 m/s

630016

1 Stück Upgrade auf 8,5 kW(S1) für Elektrospindel

komplett mit:

- Werkzeugaufnahme HSK 63 F

- Drehzahl 1.500 - 24.000 1/min

- Statischer Inverter zur stufenlosen Drehzahleinstellung

und sofortigem Anhalten der Drehung

- Motorleistung: 8,5 kW(S1=100% ED)/11 kW(S6) ab 12.000 1/min

- Rechts- / Linkslauf

- Luftkühlung über Elektrogebläse

- Absaughaube rundum (Durchm. 200 mm )

630237

1 Stück VECTORACHSE (C-Achse) mit digitaler Steuerung

Der Antrieb erfolgt über CNC-Steuerung und 'Yaskawa'

Digitalantrieb und ermöglicht die automatische

Positionierung (0-360 Grad in X-Y Ebene von Winkelgetrieben.

630271

1 Stück Automatischer Werkzeugwechsler Rapid 8

Dieser ist am Arbeitsaggregateträger montiert und kann

Werkzeuge mit Durchmesser bis zu 120 mm und

Winkelgetriebe aufnehmen

· mitfahrend in X-Richtung

· max. Werkzeuggewicht pro Platz: 5 Kg

· max. Gesamtgewicht am Wechsler: 25 Kg

--- anstatt Standardwechsler ---

630274

1 Stück zusätzlicher Werkzeugwechsler TR10

· seitlicher Werkzeugwechsler für Werkzeuge und Winkelgetriebe

· 10 Werkzeugplätze in linearer Anordung

630239

1  Stück Horizontalfräsaggregat für horizontale Fräsarbeiten mit 2 Ausgängen

horizontale, direkt angetriebene Elektrospindel mit 2

Ausgängen für horizontale Fräsungen wie:

Schlosskasten und Stulp für Schlösser auf der hinteren

Plattenseite und Bandfräsungen auf der vorderen Seite.

630277

1 Stück Bohrkopfdrehzahl und Nutsägedrehzahl stufenlos

einstellbar über Maschineninverter

- Bohrerdrehzahl bis 6.000 1/min stufenlos

- Nutsägedrehzahl bis 9.000 1/min stufenlos

630134

1 Stück Automatische Zentralschmierung

Über ein elektronisches Steuergerät wird die korrekte

Menge Schmierfett verteilt (X-, Y-, Z-Achsen)

630257

1 Stück 6 TV Auflagen L=1300mm und 12 Vakuumsauger 120x120 mm

mit pneumatischer Klemmung der Auflagen, einer

Reihe hinterer Anschläge, einem seitlichen Anschlag

links und einem rechts.

Umfasst:

· 2 schlauchlose Vakuumsauger auf jeder Auflage

· 12 Vakuumsauger 120 x 120 mm, H = 30 mm

· das Feststellen/Lösen der Auflagen erfolgt

pneumatisch und wird individuell gesteuert

· 6 Endanschläge (je 1 Anschlag pro Auflage hinten montiert)

--- eine zusätzliche zweite Anschlagreihe ist optional erhältlich ---

630081

1 Stück Pneumatische Beschickungshilfe für TV Arbeitstische

4 pneumatische Hebevorrichtungen für die einfache

Positionierung der Platten auf dem Arbeitstisch

(nur für TV-Auflagen)

630262

1 Stück Zweite Anschlagreihe

Zweite mittlere Anschlagreihe für 6 TV Arbeitstische mit

350 mm Abstand von der hinteren Anschlagreihe

positioniert, erleichtert das Handling bei der

Bearbeitung kleiner Teile

630003

1 Stück Kreuzlaser für die Positionierung der Vakuumsauger

Zwei am Aggregateträger montierte Kreuzlaser dienen

zur einfachen Positionierung der Vakuumsauger.

<?xml:namespace prefix = 'o' />

Winkelaggregat

Fabrikat: Mimatic

Typ: M120
