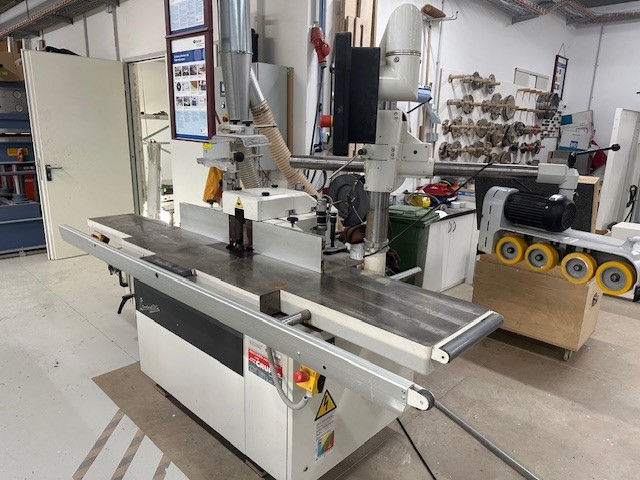

SCM TF 135 CLASS 2013

Tischfräse mit fester Spindel

HAUPTMERKMALE

Steuerungen/Funktionen
- 'Easy' Elektroniksteuerung
- Elektroniksteuerung von 4 bis 7 Achsen auswählbar über numerische Tastatur und Anzeige über LCD Farbbildschirm 7' im 16:9 Format.
- 300 Programmplätze
- Einstellung der Spindelhöhe von 'Easy' Steuerung
- 'Flex' Fräsanschlag mit automatischer Einstellung über 'Easy' Steuerung
- Zusätzlicher Modul für 'EASY' Elektroniksteuerung zur Programmierung des gesamten Anschlags in Bezug auf Werkzeugdurchmesser und des Einlaufanschlags für gewünschte Spanabnahme.
- Aluminiumanschlagsbacken mit Verbindungsleisten
- Wegschwenkeinrichtung des 'FLEX' Anschlages vom Arbeitstisch
- max. Werkzeugdurchmesser 250 mm
- Aluminiumanschlagbacken anstatt Holzanschlagbacken mit Verbindungsstegen für durchgehende Auflage
- 'FAST' Tischeinlage anstatt Tischringen für grösstmögliche Auflagefläche, manuell verstellbar
- Spindeldrehzahlen 3000/4500/6000/7000/10000 U/Min
- Elektrische Drehzahlanzeige (Ausf. CE und mit elektrischen Schutzvorrichtungen)
- Elektrische Vorbereitung für Vorschubapparat (C.E. Ausf.)
- Drehrichtungsumkehr mit elektrischer Blockierung bei Umschaltung

Sicherheit/Schutz
- Frässchutz für Arbeiten am Anlaufring (max. Werkzeugdurchm. 160mm) - C.E.
- Notaus - Taster
- Mikro-Schutzschalter am Spindelblockierung (CE Ausf.)
- Sicherheitssensoren bei Werkzeugwechsel
- Elektropneumatische Spindelblockierung
- Mikro-Schutzschalter an Motorraumabdeckung
- Abschließbarer Hauptschalter
- Thermoschutzschalter
- 110V Hilfsstromkreis
- Automatische Motorbremse (CE Ausf.)
- Mechanische Motorbremse auf Hauptmotor (Ausf. mit elektrischen Schutzvorrichtungen)
- CE Konformitätserklärung (CE Ausf.)

Vorrichtungen
- Motorleistung 5,5kW 7,5PS 50Hz (6,6kW 9PS 60Hz)
- Automatischer Stern/Dreieckanlauf

<?xml:namespace prefix = 'o' />

TF135 EP CLASS - Tischfräse in C.E. Ausführung

1

Stk

Volt 400 EU

1

Stk

Frequenz 50 Hz

1

Stk

Manuelle Vorrichtung für den Vorschubsupport

1

Stk

Höhenverstellung gemäß der Werkstückdicke mit mechanischer Digitalanzeige, und horizontale Verstellung gemäß dem Werkzeugdurchmesser.
Dank der Bedienpultsäule, ermöglicht diese Vorrichtung das Wegschwenken des Vorschubs vom Arbeitstisch.

Ausf.'TL' PRO-10 zum Zapfenschneiden/Schlitzen und Profilieren

1

Stk

komplett mit:
- Zapfenschneidschlitten auf THK Kugelumlaufführung. Schnell vom Arbeitstisch wegschwenkbar
- schwenkbarem Teleskopanschlag (+45°/-45°) bezüglich der Vorschubrichtung
- einstellbarem Teleskopanschlag mit 4 positionierbaren Anschlägen zur Programmierung für Werkstücklänge
- Seitentischverlängerungen (Gesamtlänge 2500 mm) komplett mit ausziehbarer Auflageschiene für breite Werkstücke
- Exzenterspannvorrichtung
- Splitterholz am Längsanschlag mit Anschlagspunkt
- Zapfenschneidschutz mit Abasaughaube
* mit Schnellwerkzeugwechsel, max Werkzeugdurchmesser 300 mm
* mit Frässpindel von 30 bis 35 mm
max. Werkzeugdurchmesser 300 mm
* mit Frässpindel von 40 bis 50 mm
max. Werkzeugdurchmesser 350 mm
- Not/aus-Schalter
- Schutzarm für Bediener
- Mikroschutzschalter zur Steuerung und Drehzahlbegrenzung 3000/4500 U/Min während des Zapfenschneidens (nur für Ausführung CE)

Motorleistung 9kW 50Hz (S6 -40%)

1

Stk

mit automatischer Sterndreieckanlauf:
-[S1] 7,5kW 10PS 50Hz (6,6kW 9PS 60Hz)
-[S6 -40%] 9kW 12PS 50Hz (11kW 15PS 60Hz)

Auswechselbare Frässpindel mit MK5 Aufnahme

1

Stk

Fraesspindel durchm. 30 mm.

1

Stk

Blockierung mit Mutter

1

Stk

Blockierung ohne Schlitz

1

Stk

Sockel

1

Stk

Ersatzspindel MK5 d=40mm

1

Stk
