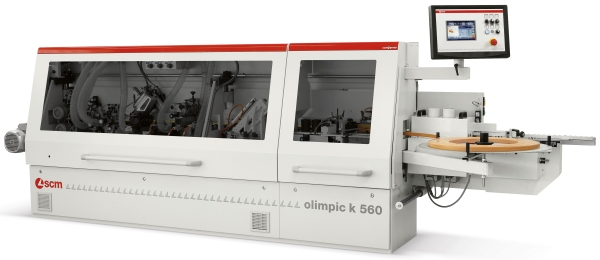

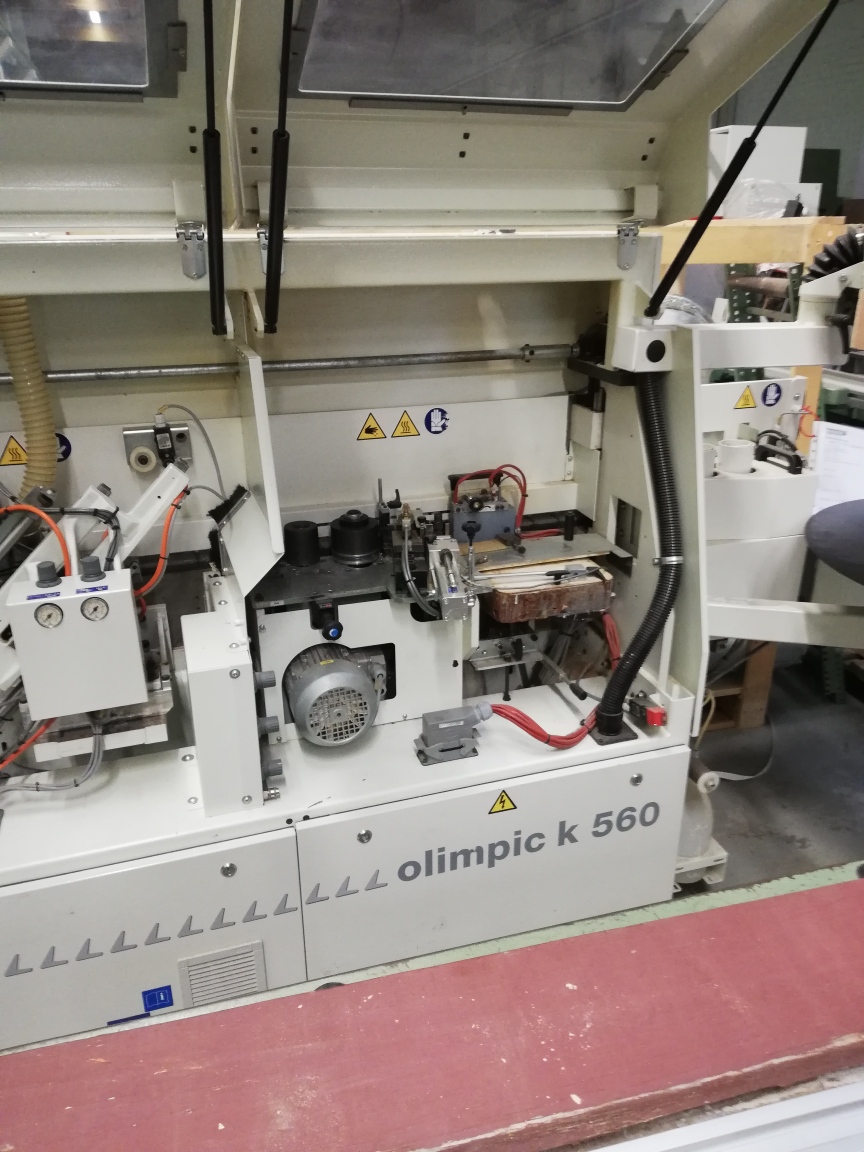

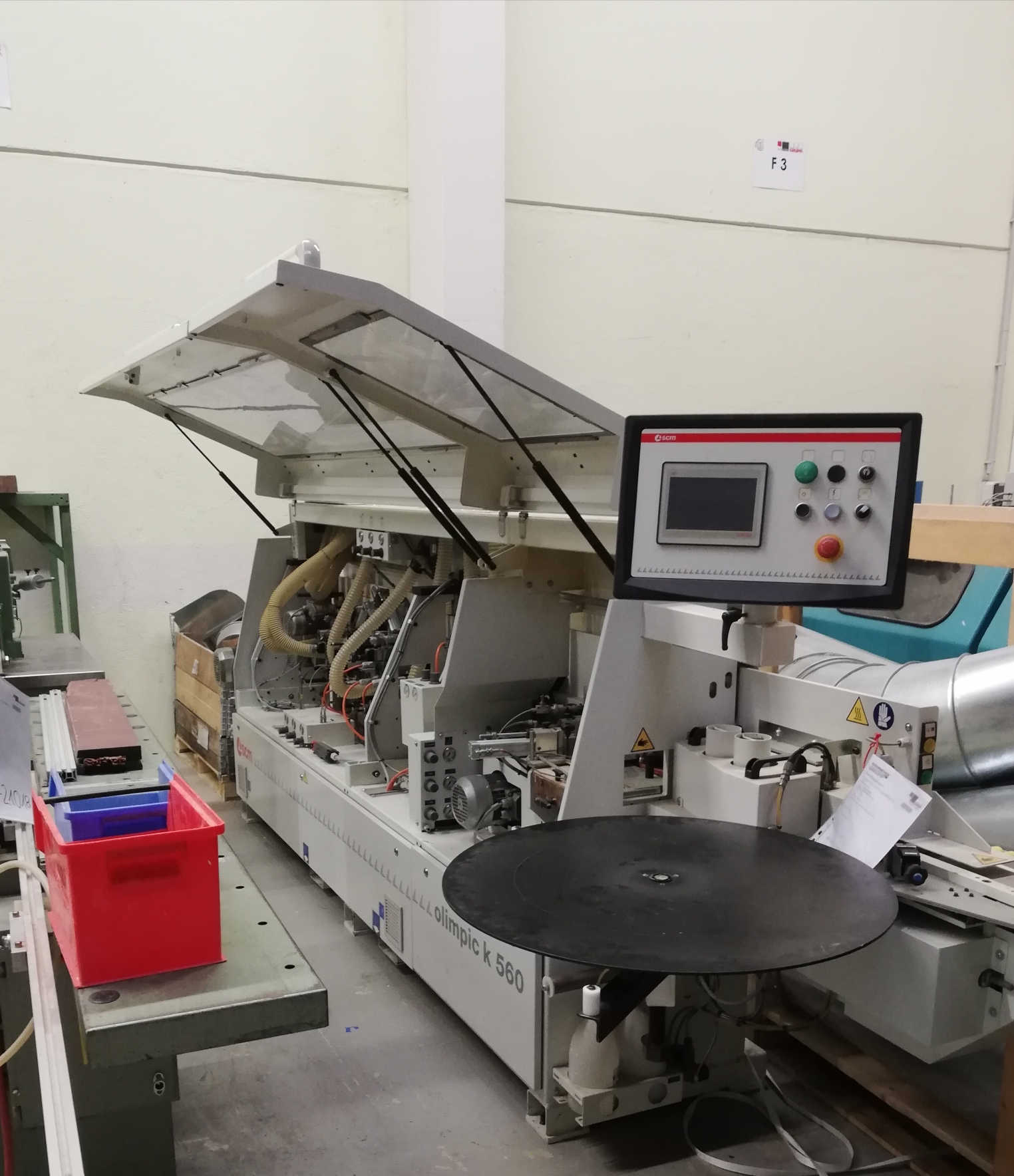

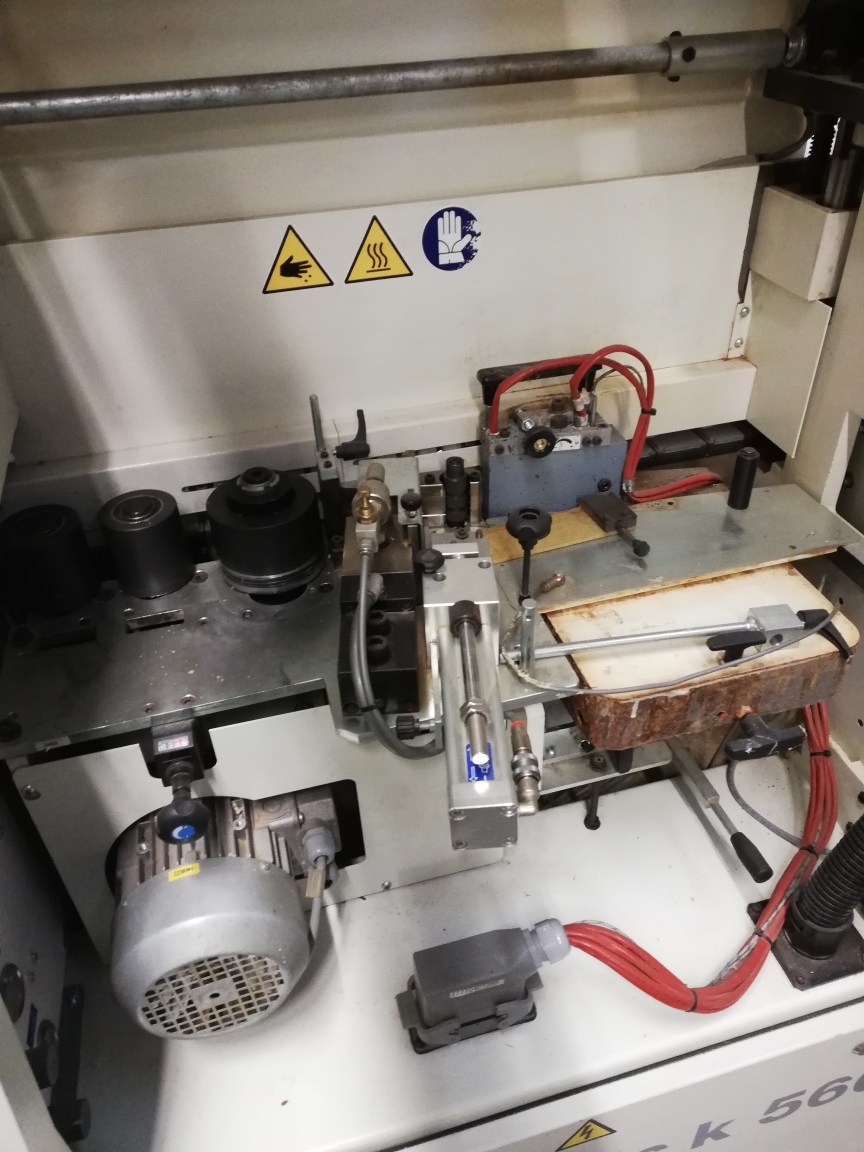

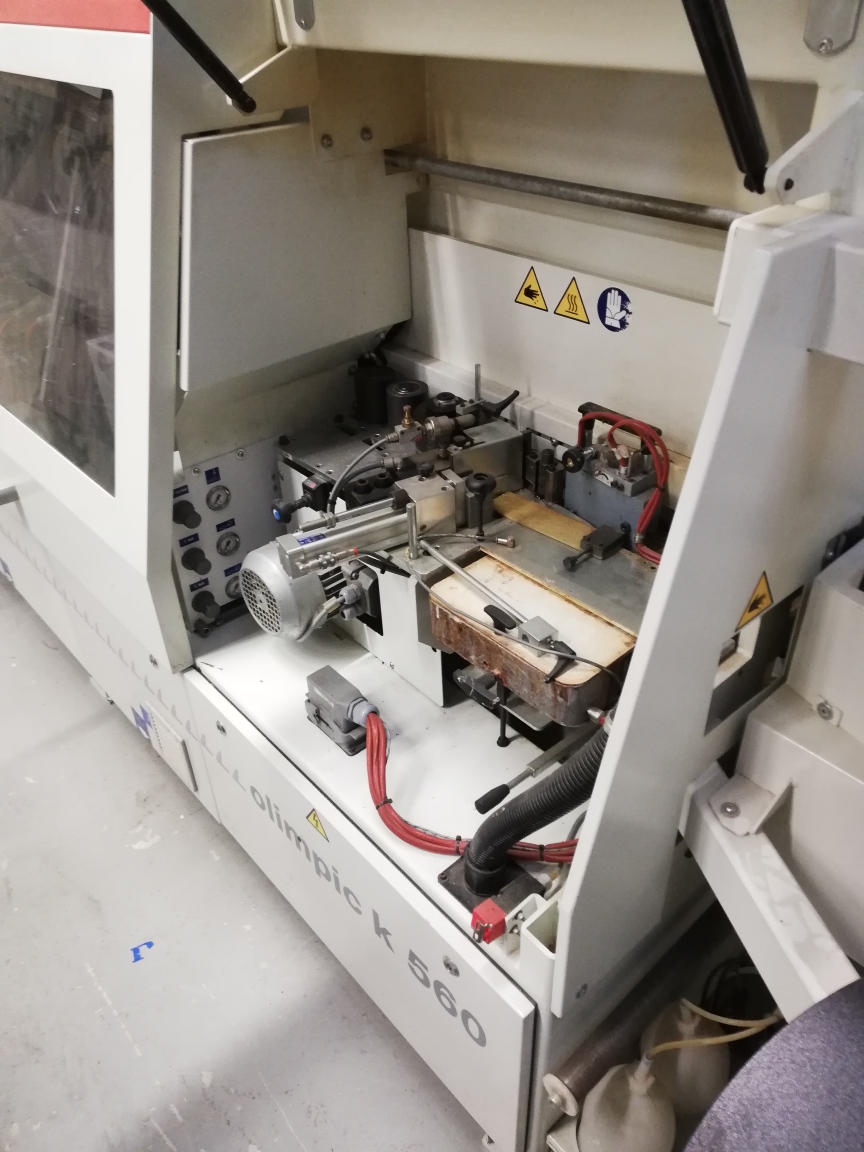

AUTOMATISCHE EINSEITIGE KOMPAKTE KANTENANLEIMMASCHINE K 560R Nr. AH/118547 LEIMROLLE: OPTIMALE LEIMFUGE BÜNDIGFRÄSAGGREGAT MIT 3 POSITIONEN: SCHNELLES UMRÜSTEN ZWISCHEN DÜNN-, STARK- UND MASSIVHOLZKANTEN TOUCH 7-STEUERUNG: EINE BERÜHRUNG REICHT, UM DIE MASCHINE ZU BEDIENEN Vorschubgeschwindigkeit Kette m/min 11 - 16 Arbeitshöhe mm 8-60 Stärke der Streifenkante mm 0,4-3 (6)* Stärke der Rollenkante mm 0,4-3 Max. Abmessung des Kantenabschnitts mm² 135 Max. Rollenkante Durchmesser mm 780 Max. Übermass im Vergleich zu der Plattendicke mm 2+2 Abstand zwischen aufeinanderfolgenden Platten mm 600 Min. Plattenlänge (mit 100 mm min. Breite) mm 140 Min. Länge der Rollenkante mm 180 Min. Länge der Streifenkante mm 220 Min. Plattenbreite (mit 210 mm min. Länge) * (60 mm mit Änderung der Aggregateneinstellung) mm 95 (60)* Auflagerollenbahn ausziehbar bis mm 560 Arbeitstischhöhe mm 900
WICHTIGSTE MERKMALE

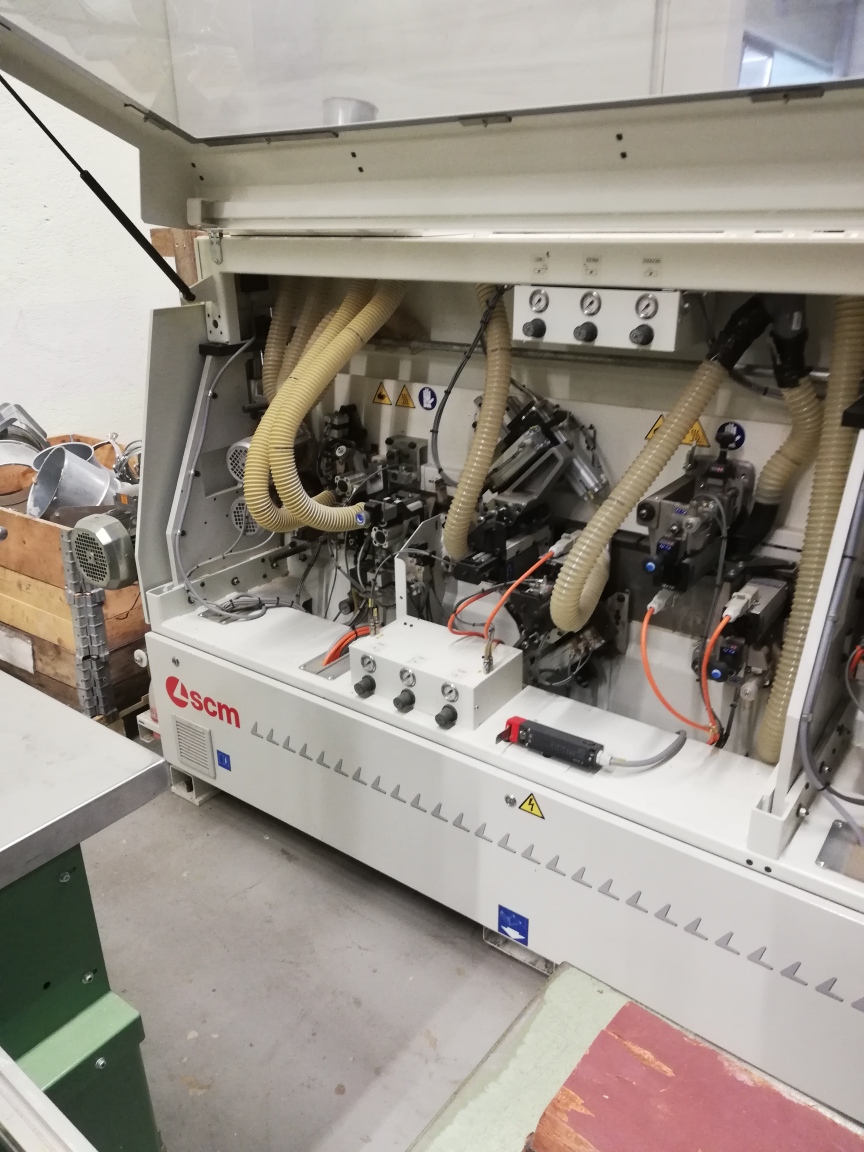

ALLGEMEINE MERKMALE
Automatische einseitige Kantenanleimmaschine zum Anleimen der Kanten mit Schmelzkleber auf den vier Seiten von geraden Platten und zur darauf folgenden Endbearbeitung.
Maschinengestell aus kaltgewalztem Stahl in einer Kastenkonstruktion, für eine hohe Steifigkeit und Schwingungsfreiheit. Öffnungen mit Rutschen für das Ausladen am Boden eventueller restilichen Späne.
Oberer Druckbalken aus dickwandiger Stahlkonstruktion und mit Stahlsäulen, für eine schwingungsfreie Struktur, wo die Arbeitsggregate befestigt sind.
Druckrollen auf der Vorschubkette in doppelter Reihe, aus Gummi mit hohem Reibungskoeffizienten und mit Gleitung auf gelagerten Rollen. Vorrichtung zum Schutz der Druckrollen von eventuellen restlichen Spänen. Manuelle Einstellung des Druckwerkes im Maschineneinlauf, mit numerischer Positionsanzeige.
Obere Arbeitsaggregate an dem Druckbalken befestigt oder mechanisch verbunden, um die automatische Einstellung beim Wechseln der Plattendicke zu gewährleisten.
Untere Arbeitsaggregate an dem unteren Längsträger befestigt, für eine präzise Referenz in Bezug auf die Platte. Alle Hochfrequenzmotoren sind über Frequenzumformer (Inverter) betrieben.
Schutzhaube auf der ganzen Maschinenlänge mit Fenster aus Polycarbonat für eine gute Übersicht über die Aggregate während der Bearbeitung.
Für den Zugang zu den Arbeitsaggregaten sind 2 getrennte Hauben vorhanden; die erste mit elektrischer Blockierung für Vorfräsaggregat und Leimaggregat, die zweite mit elektromechanischer Blockierung für alle übrigen Aggregate.
Absaugstutzen angeordnet auf der Schallschutzshaube.
Schwenkbarer Schaltpult in ergonomischer Position im Maschineneinlauf.
Die elektrische Anlage entspricht den gültigen Vorschriften.
Elektrische Komponente im Maschinengestell untergebracht, mit Tür für einen bequemen Zugang bei eventuellen Wartungseingriffen.
Der Plattenvorschub
erfolgt über eine Vorschubkette bestehend aus Gummigleitschuhen mit hohem Reibungskoeffizienten auf einer 1-1/4” Industriekette befestigt.
Die Kette gleitet auf 2 Führungen aus gehärtetem Stahl, eine runde und eine flache Führung, um einen geradlinigen Vorschub zu garantieren und gegen seitlichen Versatz zu schützen. Manuelle Schmierung der Kette.
Auflagerollenbahn aussenliegend und positioniert auf der ganzen Maschinenlänge; bestehend aus einem ausziehbaren Öffnungssystem mit Gleitung auf linearen Lager und Kunststoffgleitrollen mit Drehstifte aus Stahl.
STEUERUNGSSYSTEM

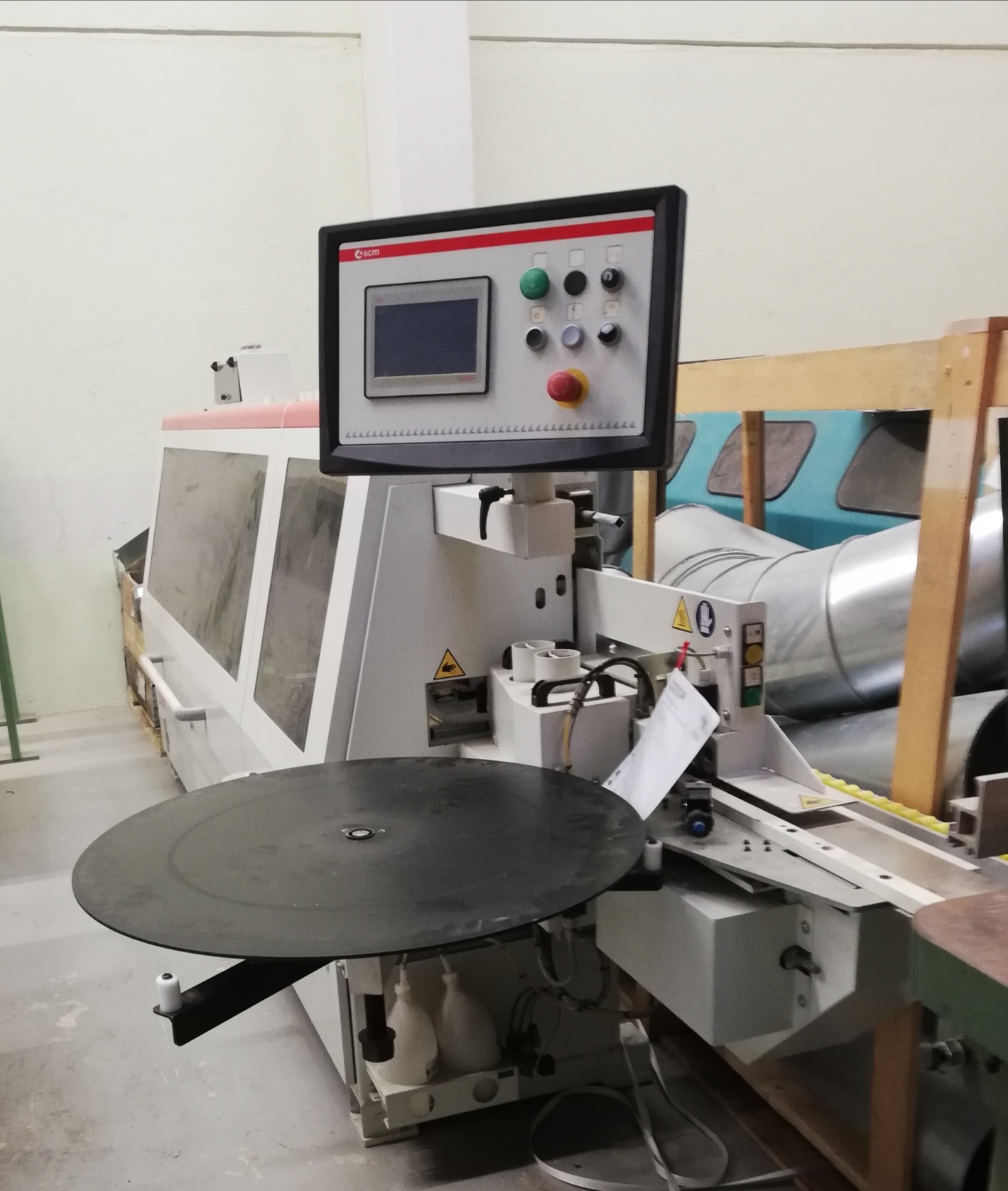

Steuerung 'Touch 7'
Hauptmerkmale:
– 7” - 16:9 Wide Touchscreen Farbbildschirm
– Graphische Darstellung aller Bearbeitungsaggregate und deren Zustand (ON/OFF)
– Graphische Simulation der Bearbeitungen die für jede Plattenseite auszuführen sind
– 60 Arbeitsprogramme mit Konfiguration direkt vom Bediener
– Steuerung der Bearbeitungsaggregate und automatisches Aktivieren der Motoren
– Komplette Steuerung der Maschine durch die SPS Funktion und den Encoder positioniert auf dem Ritzel der Vorschubkette
– Einstellung und Regulierung der Temperatur des Leimbeckens
– Wahl für Längs- und Querbearbeitung ohne Programmwechsel
– Einfache und geführte Diagnose für die einfache Behebung eventueller Fehler
– Statistik über absolute Daten und einzelne Bearbeitungen: Stückzahl, Kantenverbrauch, Betriebsstunden der Maschine, Gesamtstrecke Kettenvorschub
– Umgebungstemperaturbereich: von 0° bis +45°C
– Masseinheit wählbar in mm oder Zoll
SICHERHEITSVORSCHRIFTEN
Die Maschine entspricht den Sicherheitsvorschriften für das jeweilige Bestimmungsland.
Achtung ! Für bestimmte Länder muss die entsprechende Option obligatorisch ausgewählt werden.
TECHNISCHE DATEN
