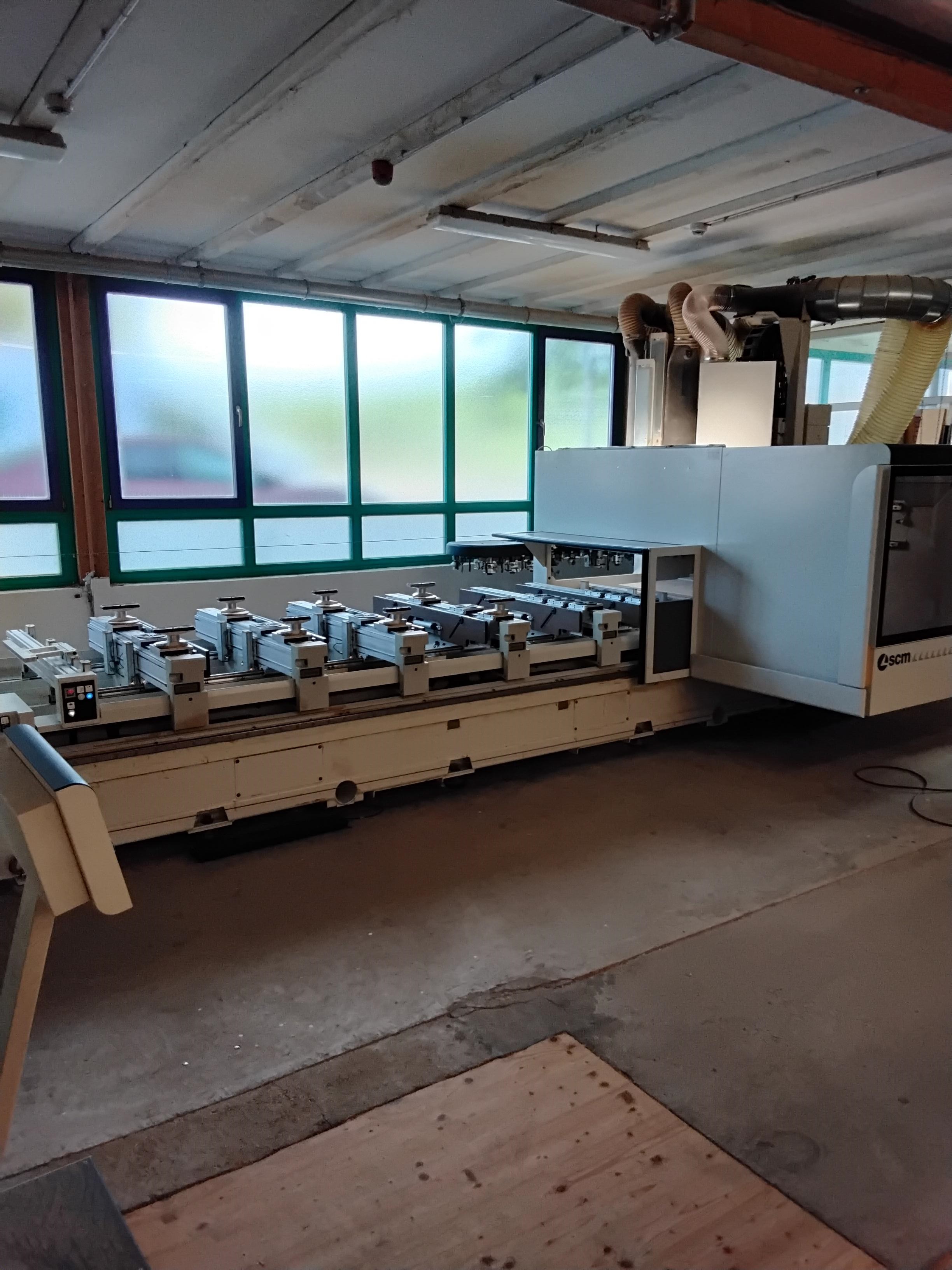

SCM Accord 30 2013

MA.BA.30 Grundmaschine ACCORD 30 FX N. 1

KONZEPT
CNC-Bearbeitungszentrum mit beweglichem Portal und einem festen
Arbeitstisch für die Bearbeitung von verschiedenen plattenförmigen
Werkstoffen: Spanplatten, MDF, lamelliertes Massivholz,
Kunststoffmaterialen und leichte Legierungen.

STRUKTUR
Die Maschine wird durch die besten dreidimensionalen CAD-Systemen
für Festmodellierungen entwickelt. Maschinenbett und
beweglicher Querträger stellen die beiden Hauptelemente der
Maschinenstruktur dar und in der konzerneigenen Gießerei gefertigt
werden. Alle mechanischen Bearbeitungen werden auf speziellen
Fertigungsanlagen in einer einzigen Aufspannung durchgeführt, um
eine optimale Präzision zu gewährleisten und Toleranzen während der
Bearbeitung auszuschliessen.
Der Schaltschrank ist direkt auf das Maschinenbett eingebaut und
erlauben einen sehr kompakte Ausmaß und eine einfache Zugänglichkeit.

<?xml:namespace prefix = 'o' />

STEUEREINHEIT
Die Steuereinheit besteht aus einer industriellen NC-Steuerung mit
einem integrierten Office-PC (Personal Computer Desktop).
Die Lösung CNC mit Office-PC vereinigt alle Eigenschaften der
numerischen Steuerung mit der typischen Bedienungsfreundlichkeit des PCs.
Das Office-PC vereinfacht die Steuerung der Maschine beträchtlich,
da es die Verwendung der Benutzeroberfläche XILOG MAESTRO
ermöglicht, d.h. die von SCM entwickelte Software zur einfachen und
schnellen Programmierung auch für den Nichtexperten.

ALLGEMEINE MERKMALE
Durchlasshöhe:
- 250 mm mit H50 Zubehoere
- 190 mm mit H110 Zubehoere

Bearbeitung im Pendelverfahren

Automatische Schmierung der Achsen

Klimaanlage zur Einhaltung der korrekten Innentemperatur im Schaltschrank.

Software für Telekundendienst

Bedieneröberfläche Xilog MAESTRO mit integrierte CAD/CAM, das
erlaubt Prodückte auch mit besonderer Form extrem einfach auszuführen.
Eine Reihe von hochentwickelte Funktionen erlauben zu:

- programmieren durch Makro
- erstellen und verwalten Unterprogrammen
- optimieren der Bearbeitungen
- verwalten alle Fuktionen der Maschine
- erstellen und verwalten eine Datenbank der Werkzeugen

93.07.31 Volt 400 EU

93.12.01 Frequenz 50 Hz

R0.00.03 LINGUA P.C. TEDESCO

02.12.57 ACCORD 30 FX - Arbeitstisch X-Y = 3680x1380

56.05.25 Nr 6 Trägerschiene MATIC - L1300

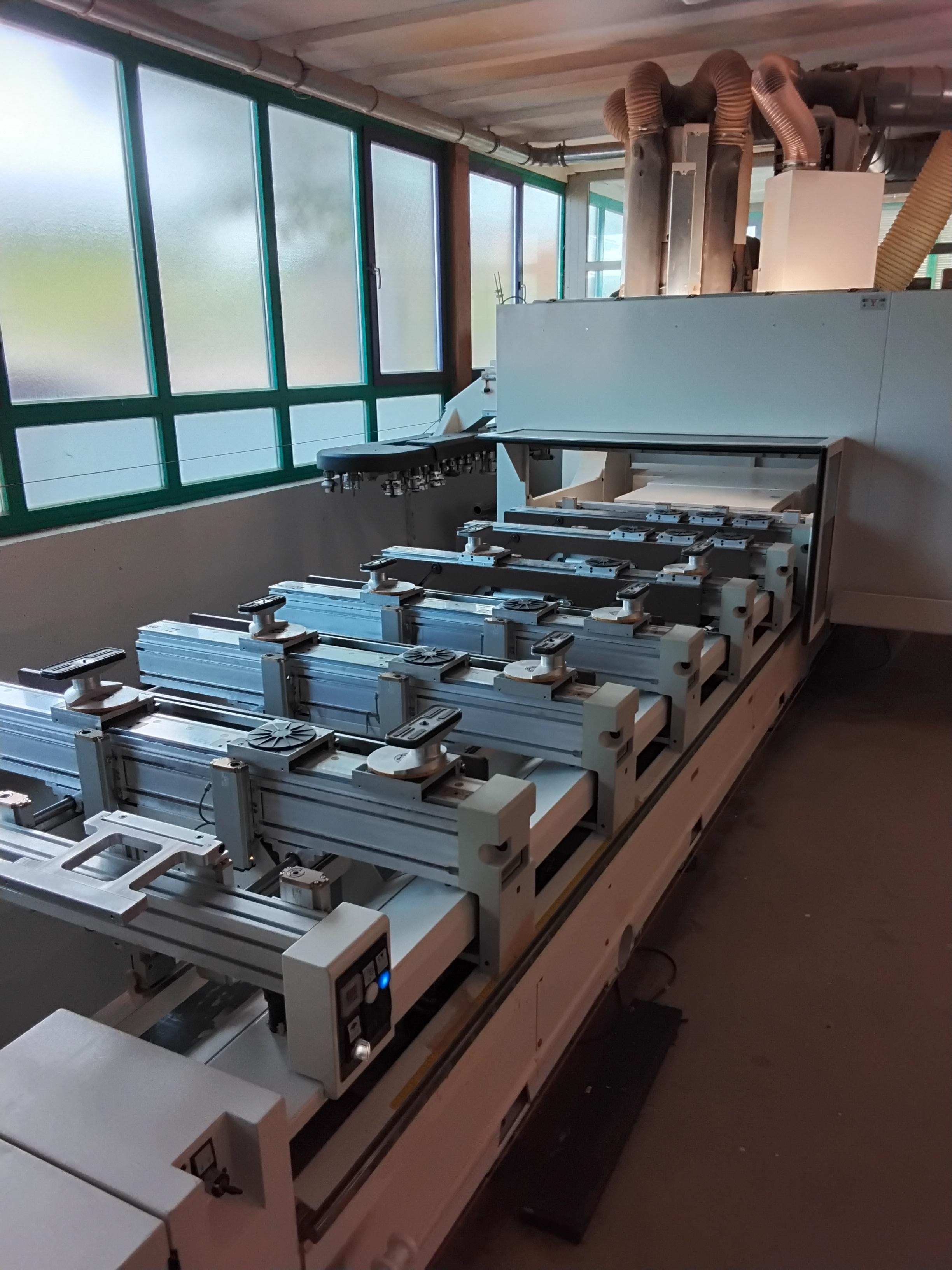

Der Arbeitstisch ist ausgerüstet mit:
- nr 2 seitliche Festauflage
- nr 6 Auflage in Aluminium motorisiert verschiebbar entlang dem X-Achse
- motorisches Förderband zum Entladen der Späne

Jede verschiebbare Auflage mit:
- nr 3 motorisch angetriebene Trägerschiene für Spannzylinder und Vakuumsäuger
- Luftgebläse für die Säuberung auf jede verschiebbare Auflage
- pneumatische Blockierung/Lösung für den schnelle Austausch der Spannzylindern und Vakuumsäugern
- Vorbereitung für Anhebungvorrichtungen
- Vorbereitung für Referenzanschläge

Die Anlage für die Werstückvakuumaufspannung ist mit 2 unabhängigen Arbeitstische aufgeteilt.

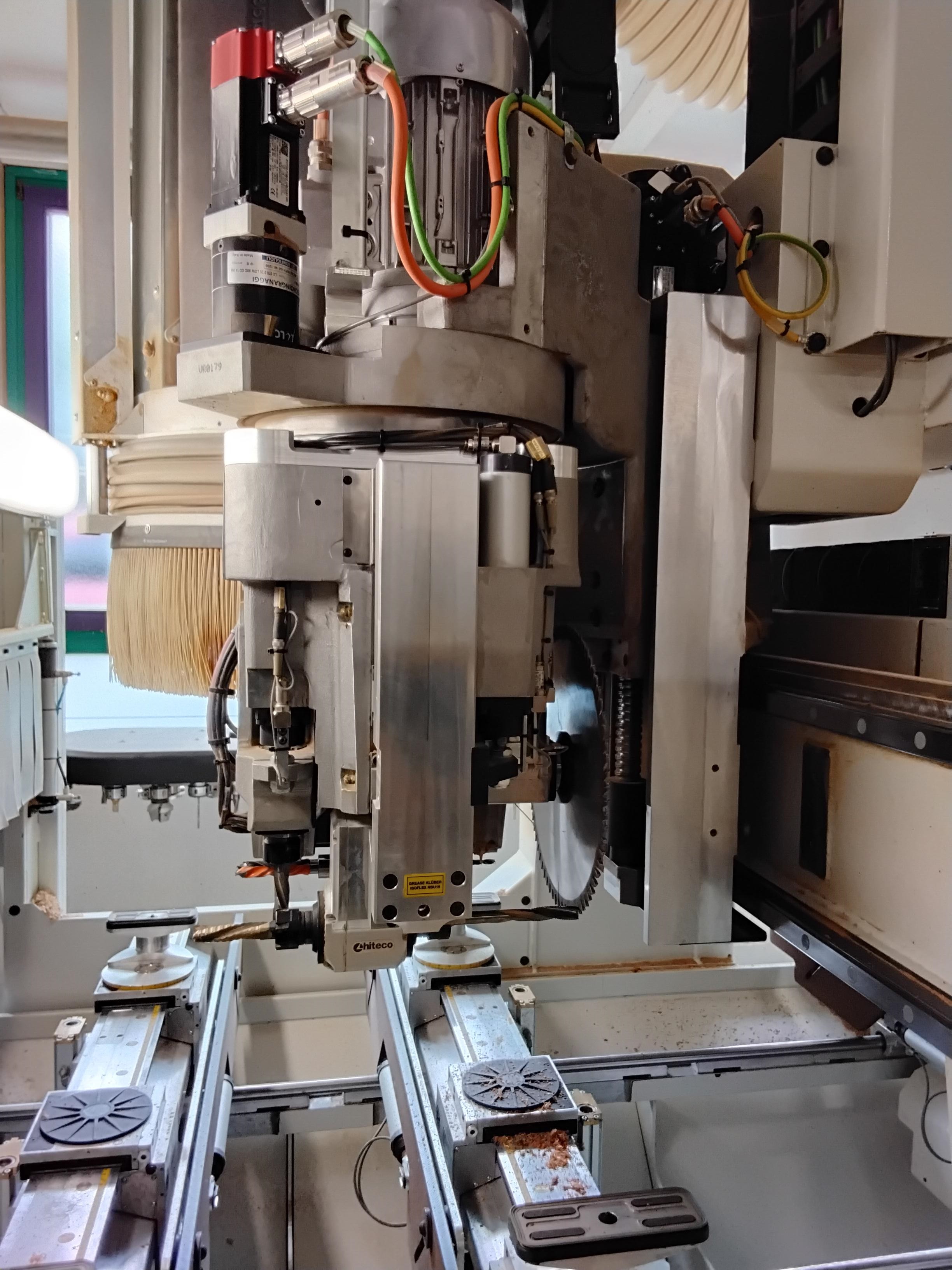

23.02.19 Arbeitseinheit DUO Prisma K
Die Arbeitseinheit mit 5 interpolierende Achsen befindet sich am
beweglichen Querträger, wodurch eine größtmögliche Stabilität beim
Fräsen erreicht wird und somit auch eine optimale
Bearbeitungsqualität der Werkstücke auch mit hohem Spanabtrag gewährleistet wird.
Es gestattet die Drehung um die in 50° zueinander angeordeten
Achsen und hat viele Vorteile als die traditionellen 5-Achs-Arbeitsaggregate, wie:

- die ganze Verwendung der Arbeitsbereiche sowohl mit 5 Achsen als auch mit Vertikalspindel
- Spindelaußenabmessungen außer dem Arbeitsfeld
- eine besondere leichte Form bei Horizontalbearbeitungen

Die Einheit hat die zentrale Späneabsaugung mit automatische EIN/AUS auf jedes Arbeitsaggregats

Merkmale:
- Fräsaggregat mit 5 interpolierenden Achsen
- Elektrospindel mit Aufnahme HSK 63F
- Drehzahl 600-20000 UpM
- Rechts- und Linkslauf
- max. Motorleistung 11 kW ab 15000 UpM (S1)
7 kW ab 7500 UpM (S1)
- Inverter 15 kW
- C-Achse Drehung: 640°
- B-Achse Drehung : 270°
- Aufspannung der C-Achse über TTS (Total Torque System – von SCM patientiert)
- Fettschmierung „For Life'
- Flüssigkeitskühlung mit Wärmeaustauscher
- automatische Absaughaube mit mehreren Positionen mitEIN/AUS

56.00.02 Späne-Förderer auf der Elektrospindel verstellbar
Es erlaubt eine optimale Reinigung des Arbeitsfelds.
Der Förderer leitet die vom Werkzeug beim Fräsen hervorgebrachten
Späne zur Absaugung. Von der CNC automatisch gesteuert. Es kann
auch mit Doppelprofilwerkzeuge benutzt werden.

87.01.09 Vorbereitung für Winkelgetriebenaggregate
Bezug mit Vorspannsystem zur Kupplungsrückstellung für die
Anwendung von Winkelgetriebenaggregaten.

87.00.16 BRC - Arbeitseinheit fuer Rahmen

Merkmale:
- Schnittsägeblatt
- max. Werkstückdicke 92 mm
- Sägeblattdurchmesser 300 mm
- Drehzahl 4.500 UpM
- 1 Vertikalaufnahme für Fräsarbeiten ER25
- Arbeitstief 60 mm
- Drehzahl 18.000 UpM
- 3 unabhängige Vertikalaufnahme M10 Achsenabstand 32 mm für Bohrungen
- Arbeitstief 50 mm
- Drehzahl 8.000 UpM
- 3 Vertikalaufnahme M10 Achsenabstand 21,5 mm für Grifflbohrung
- Arbeitstief 50 mm
- Drehzahl 8.000 UpM
- 2 unabhängige Horizontalaufnahme (1 pro Seite) für Fräsungen ER25
- Arbeitstief 1x115 mm und 1x75 mm
- Drehzahl 18.000 UpM
- 4 unabhängige Horizontalaufnahme (2 pro Seite) M10 für Bohrungen
- Arbeitstief 75 mm
- Drehzahl 8.000 UpM

FX.PR.MO SPANNBACKENVORBEREITUNG

51.02.03 Spannbackevorbereitung für Arbeitstisch mit 6 Trägerschienen

48.01.35 Vordere und hintere Anschlagreihe H110 für Arbeitstisch mit 6 Trägerschienen

Jede Festträgerschiene ausgerüstet mit:
- nr 1 Vorderanschlag H110 für den Werkstückansatz entlang dem X Achse
- nr 1 Hinteranschlag H110 für den Werkstückansatz entlang dem X Achse

Jede bewegliche Trägerschiene mit:
- nr 1 Anschlag H110 in der Trägerschiene fur die Vorderreferenz der Werkstücke entlang dem Y Achse
- nr 1 Anschlag H110 in der Trägerschiene fur die Hinterreferenz der Werkstücke entlang dem Y Achse

48.00.01 Spannbacke H110 - N. 16
Pneumatische Spannungbacke mit einer optimalen Spannung für die
Bearbeitung von Massivholzelementen und besonders von Fensterelementen.
Die Höhe H110 erlaubt auch Werkzeugen mit Doppelprofil zu benutzen.

48.00.02 Spannbacke H110 fuer kurze Werkstuecke - N. 2
Pneumatische Spannbacke mit einer optimalen Spannungen für die Bearbeitung
von kurzen Massivholzelementen, die benötigen auf einer Einzelspannzylinder
aufgespannt werden.

48.00.05 Sauger H110 145x145 mm drehbar - N. 12

48.00.06 Sauger H110 145x55 mm drehbar - N. 6

48.02.44 Zusaetzlicher Referenzanschlag H110 - N. 16

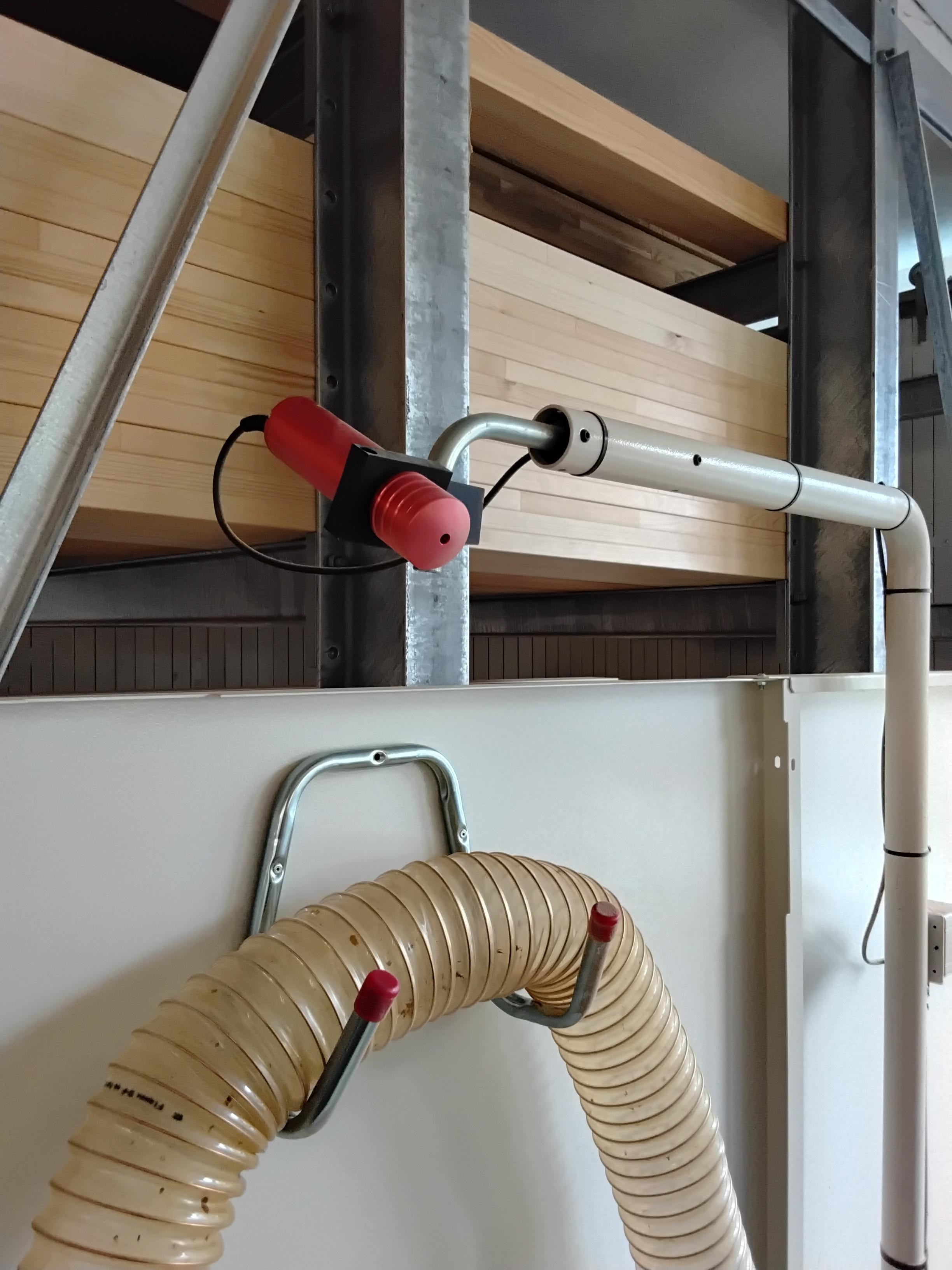

45.02.99 Laser und Referenzanschlag fuer Bogen (links)

48.04.09 Nr 6 Anhebungvorrichtungen H110
Es erlaubt die Werkstücke über die eigentliche Arbeitstisch
aufzuheben, um die Bezugnahme zu erleichtern. Jede
Anhebungvorrichtung kann ein Gewicht bis zu 20 kg aufzuheben

35.00.16 Vakuumpumpe mit 250 m3/h

87.00.47 Mobilkonsole 'TECPAD'

19.03.51 Sicherheitssystem PRO-SPACE
System der integrierten Schutz der Arbeitseinheiten mit Bumpers
und Notsensoren, die die Maschine im Falle eines versehentlichen
Kontakt stoppen.

ACHSENBEWEGUNG
schnelle Verfahrgeschwindigkeit in der X-Achse = 25 m/min
schnelle Verfahrgeschwindigkeit in der Y-Achse = 90 m/min
schnelle Verfahrgeschwindigkeit in der Z-Achse = 30 m/min

21.00.57 Rueckseitiger TRC 48
Das Werkzeugmagazin am beweglichen Portal angeordnet.
Technische Daten:
- 48 Werkzeugplätze (Werkzeughalter ausgeschlossen)
- Achsenabstand zwischen den Plätzen 104 mm
- max. Werkzeugdurchmesser 350 mm
- max. Werkzeuglänge 320 mm
- max. Gewicht pro Werkzeug 10 kg
- max. Gesamtgewicht auf dem Magazin 250 kg

90.03.06 Zusaetzlicher Schluessel fuer Xilog Maestro

08.32.12 Sockel

10.99.93 Machinesprache: DEUTSCH
SPEC01
