Morbidelli Universal 3615 TV 2008

· Arbeitsbereich X-Y-Z: 3.660 x 1.550 x 130 mm

· Lauflänge X-Y: 4.200 x 2.000 mm

Beschreibung der Aggregate und Zubehör (Basis)

Die Struktur des Grundkörpers ist eine monolitische

Konstruktion aus dickwandigem Stahl. Sie ist durch

eingeschweißte Dreiecksbleche über das gesamte

Maschinenbett versteift und dadurch extrem stabil. Die

für tragende Teile verwendetete Form des Dreiecks, mit

einer großen Basis, ist das Geheimnis um dauerhafte

Präzision und Stabilität zu gewährleisten.

Das Layout der Maschine erlaubt dem Benutzer einen

optimalen Arbeitsablauf trotz einem Minimum an

Platzanforderung. Der so aufgebaute Grundkörper

bietet daher dem Bearbeitungsaggregat eine

ausgewogene und sichere Basis mit einer besonders

guten Lastverteilung.

Der mobile Aggregatsträger in Portalausführung ist aus

einem soliden Monoblock gebaut. Er wird in X-Richtung

auf prismatisch geschliffenen Führungen über

Kugelumlaufschlitten positioniert. Auf diesem mobilen

Aggregatsträger ist das Arbeitsaggregat wiederum auf

prismatischen, geschliffenen Führungen und dem

Kugelumlaufschlitten befestigt.

Achsbewegung:

Das Antriebssystem in Y- und Z-Achse erfolgt über

geschliffene Kugelumlaufspindeln der höchsten

Präzisionsklasse. Der Antrieb in der X-Achse erfolgt

über einen spielfreien vorgespannten

Präzisionszahnstangenantrieb. Dies sorgt während des

Positionierprozesses für eine ausgeglichene

Lastverteilung. Eine solche Charakteristik ist wichtig,

um für ausgewogene Bewegung auch bei komplexeren

Arbeiten zu sorgen. Die Bewegung der verschiedenen

Achsen erfolgt über bürstenlose

Drehstromservomotoren /Brushless AC-Motoren. Diese

bieten durch sehr niedrige Rampenzeitenhervorragende Positioniergeschwindigkeiten. Des

weiteren sind in diesen Motoren die Messsystem voll

integriert.

Diese Eigenschaften machen eine solche Art des

Antriebs komplett wartungsfrei.

· Eilgang in X: 40 m/min

· Eilgang in Y: 60 m/min

· Eilgang in Z: 22,5 m/min

Vakuumsystem (Basis)

· Vakuumpumpe: 100 cbm/h

· Leistung: 2,5 kW

· Max. Unterdruck (Anschluss) 0,9 bar

Steuerung / Schaltschrank

· Office-PC oder Industrie-PC (siehe Optionen)

· Basis NC-Steuerung: ESA-GV KVARA 6.0

· Kabelfernbedienung mit den wichtigsten Funktionen

ELEKTRISCHE/ELEKTRONISCHE CNC STEUERUNG

Universal ist mit einer leistungsfähigen NC-Steuerung ausgerüstet.

Der integrierte Office PC, gibt der NC-Steuerung einen

unvergleichlichen Vertrautheitstand: der Software

arbeitet mit Windows XP und erlaubt eine schnelle und

einfache Programmierung, die auch für ungeübte

Anwender leicht erlernbar ist. Das System ist offen und

erlaubt den Anschluss von CD-ROM Laufwerk,

Audiokarte, Barcodeleser, Modem, Drucker, Scan-

Systeme etc.

Des Weiteren ist die Installation sämtlicher

Netzwerksysteme, sowie aller im Handel frei

erhältlichen CAD-Programme möglich.

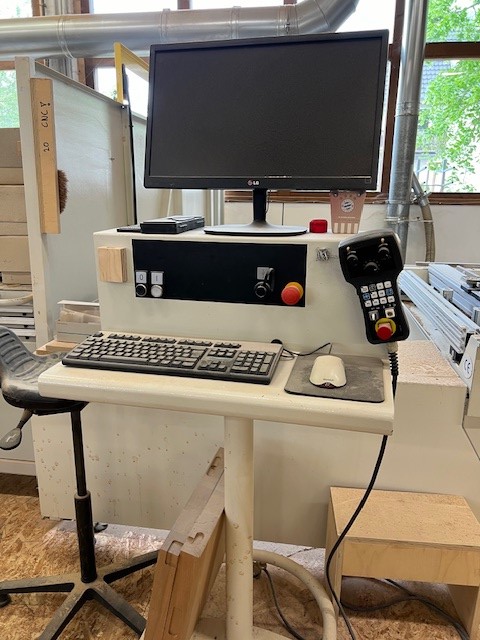

Um Platz zu reduzieren ist der Schaltschrank unter

dem Maschinentisch platziert und der Bediener

arbeitet an einem separaten Terminal auf Rollen, das

frei positioniert werden kann.

PROGRAMMIERSYSTEM XILOG

Software-Merkmale:

- Import von DXF Dateien

- Import von ASCII Dateien

- Benutzeroberfläche in der Muttersprache des

Bediener (lieferbar für Sprachen I - GB - F - D - E)

- Geraden- und Kreisinterpolation in drei Achsen, linear

im Raum, spiralförmig in der gewählten Ebene

- unterstützte Programmierung

- Rechner für Direkt-Transfer der ausgerechneten Daten

- Grafik- und Syntaxhilfen für Bohren und Fräsoperationen

- parametrische Programmierung, um die gleichen

Plattenbearbeitungen auf verschiedenen Platten-

Abmessungen zu ermöglichen, mit der Möglichkeit

durch Berechnungen diese Bearbeitungen anzupassen

- Optimierung um den schnellsten Bearbeitungsweg

unter Berücksichtigung des Multispindelbohrkopfes zu errechnen

- automatische Werkzeugzuordnung zum Arbeitsgang

- Beschreibung und Verwaltung der montierten

Werkzeuge (Bohraggregate, Fräsaggregate, usw.)

- Graphik der Kopfkonfiguration

- Werkstückgrafikvisualisierung

- Simulationslauf

- Zoom-Funktion

- Kontrolle des in Bearbeitung befindlichen Profils

- Möglichkeit Platten-Nullpunkt-Verschiebung zum

Ausführen von Bohrungen auf schrägen oder

geschwungen Plattenseiten, Horizontalbohrungen im Werkstück

- Ausführung von einzelnen Programmen über Tastatur

oder serielle Verbindungen

- Verwaltung des Barcodelesers mit integriertem Software

- Möglichkeit der Regelung der Achsengeschwindigkeit

- Leitung der SCM CNC - JERK Funktion für

dynamische Steuerung der Beschleunigungen/Verzögerungen

- Funktion HOLD bei Fräsen und Bohren

- 2 St. Vorschubspotensiometer um eine nachträgliche,

getrennte Anpassung des Bearbeitungs-Vorschubes

und der reinen Verfahrwege zu ermöglichen

- Selbstdiagnose und Meldung eventuell auftretender

Fehler oder Störungen

- Single Step zur Ausführung der einzelnen

Programmschritte mit manueller Steuerung

- Multitasking-Funktion

Technische Daten für Inbetriebnahme:

· Gesamtanschlusswert: 16 kW, 400 V, 50-60 Hz

· Druckluft: 6,5 bar

· Druckluftverbrauch: 170 Nl/min

· Zentralabsaugstutzendurchm: 200 mm

· Absaugluftverbrauch: 3.200 cbm/h

· Absauggeschwindigkeit: 30 m/s

· Unterdruck: 3.000 Pascal

· Gewicht: ca. 3.200 kg

- Technische Änderungen vorbehalten -

1 Stück

529712 Sicherheitsvorrichtung mit Bumper

sog. CE-NORM

Vorteile dieses Systems gegenüber der Trittmatte:

· Kompletter Arbeitsbereich bei der Pendelbearbeitung zur Verfügung

· Möglichkeit grösser Platten im Pendel zu bearbeiten

· Bessere Sichtmöglichkeit bei der Bearbeitung

· Mehr Sicherheit für den Bediener

· Platzbedarf verringert sich

1 Stück

529861 Sicherheitsvorrichtung Schutzgitter dreiseitig

sog. CE-NORM, 3-seitig mit Zugangstür auf der Seite,

wahlweise links oder rechts

1 Stück

529563 PC-Office

(Hardware-Konfiguration):

- Betriebssystem Windows XP Professional (deutsch)

- LCD-Bildschirm 15'

- Qwerty-Tastatur

- Mikroprozessor INTEL min. 2 GHz

- min. Festplatte 80 GB

- RAM-Speicher min.512 MB

- Diskettenlaufwerk 3,5' 1,44 MB

- CD-Rom 52x

-Fernbedienung für die Ansteuerung von, Achsen,

Eilganggeschwindigkeit, Bearbeitungsgeschwindigkeit Notaus usw.

1 Stück

529553 Automatische CNC-Zentralschmierung

mit Drucküberwachung und Füllstandskontrolle

des Vorratsbehälters.

Automatisch geschmiert werden alle Achsenführungen

sowie die Kugelumlaufspindeln.

1 Stück

529561 Zentralabsaugstutzen

mit automatischen pneumatischen Umschaltklappen

Zentralanschluss D=2000 mm

Die verschiedenen Absaugbereiche werden zentral

zusammengefasst. Durch die Umschaltklappen wird

nur der Bereich abgesaugt, mit dem bearbeitet wird.

Dadurch verringert sich die benötigte Absaugmenge auf 3.200 cbm/h.

1 Stück

529555 Vertikalfräsaggregat 8,5 kW (12 PS), HSK 63F

- Drehzahl stufenlos von 1.000 - 24.000 1/min über Inverter

- Leistung 8,5 kW ab 9.000 1/min, S1 (100%ED)

- Leistung 10 kW ab 9.000 1/min, S6 (bis 50%ED)

- Drehrichtung links / rechts

- 360 Grad Koaxial-Kühlsystem

- Keramikkugellager

- Werkzeugaufnahme HSK 63F

- Automatische Ausblasvorrichtung beim Werkzeugwechsel

Das Absaugsystem der Frässpindel besteht aus einer Absaughaube,

die das Werkzeug komplett umschliesst und in der

Höhe NC-gesteuert ist.

1 Stück

529447 Vectorachse (C-Achse) interpolierend

Vector-Drehachse (4. Achse) 0-360 Grad drehbar

Anwählbar über CNC-Steuerung für den Einsatz von Winkelgetrieben.

Interpolierend mit den Achsen X, Y und Z.

1 Stück

529647 Werkzeugwechsler HSK Rapid 12

automatisches Werkzeugwechsler mit 12 Plätzen

· montiert an der Rückseite des Supports

· mitfahrend in X-Richtung

· max. Werkzeuggewicht pro Platz: 4,5 Kg

· max. Gesamtgewicht am Wechsler: 80 Kg

· max. Werkzeugdurchmesser: 220 mm

· max. Werkzeuglänge: 220 mm

* Werkzeugwechsler für Aufnahme/Schnittstelle HSK 63F*

1 Stück

529855 Horizontal-/Schlosskastenfräsaggregat mit 2 Ausgängen

Horizontalfräsaggregat mit zwei Ausgängen in Y.

1 Ausgang für schwerste Bearbeitungen wie z.B.

Schlosskastenfräsungen. Der zweite Ausgang ist für

leichtere Fräs- und Bohrarbeiten geeignet.

· 2 in der Y-Achse gegenüberliegende Ausgänge

· Leistung: 3 kW

· Drehzahl stufenlos von 6.000 - 18.000 1/min

1 Stück

529558 Bohraggregat mit Nutsäge für Universal

Bohrkopf mit 12 + 6 Spindeln mir Nutsäge in X

· 5 einzeln abrufbare Vertikalspindeln in Y (Raster 32 mm)

· 7 einzeln abrufbare Vertikalspindeln in X (Raster 32 mm)

· 4 Horizontalspindeln in X (2 + 2)

· 2 Horizontalspindeln in Y (1 + 1)

· Raster Vertikalspindeln: 32 mm

· Raster Horizontalspindeln X: 64 mm

· Drehzahl: 6.000 1/min

· Leistung: 2,3 kW (3,2 PS)

· Bohreraufnahme: M10 mit Passitz 11mm vertikal

· Bohreraufnahme: M8 mit Passitz 9 mm horizontal

· Vorlegehub pneumatisch: 60 mm

· Nutsägeaggregat D=120 mm in X-Richtung

Die Bohreinheit des Arbeitsaggregates besteht aus einer

robusten Grundkonstruktion in der die einzelnen Bohrspindeln

in geschliffenen Bronzehülsen positioniert werden.

Dadurch wirkt der pneumatische Druck, der die einzelne

Bohrspindel absenkt, immer zentral auf die Bohrspindel und gewährt

eine hohe Lebensdauer.

Der Vorlegedruck der Bohrspindeln wird durch einen

DRUCKVERSTÄRKER um 2-3 bar erhöht. Dadurch

wird eine gleichbleibende Bohrtiefe auch mit großem

Durchmesser und abgenutztem Werkzeug gewährleistet.

1 Stück

529678 Bohrkopfdrehzahl einstellbar über Maschineninverter

1 Stück

529810 TV-Arbeitstisch mit 6 Auflagen:

Der Arbeitstisch ist ausgelegt um dem Bediener die

maximale 'Bewegungsfreiheit' zu garantieren. Das

Vakuumschnellspannsystem gewährt maximale

Flexibilität bei einer exakten Positionierung und einem

optimalen Halt der Werkstücke.

· 6 Auflagen 1.500 mm stufenlos pneum. verstellbar in X·

6 Anschläge hinten in Y (1x pro Auflage)

· 6 Anschläge versetzt in Y (1x pro Auflage)

· 2 Anschläge seitlich in X (1 x links / 1 x rechts)

· alle Vakuumsauger sind stufenlos verstellbar

· die Anzahl der Vakuumsauger pro Auflage ist frei wählbar· Pendelbearbeitung standard

12 Stück

528716 TV Vakuumsauger 145 x 145 mm

H = 50 mm

6 Stück

528717 TV Vakuumsauger 145 x 55 mm

H = 50 mm, drehbar

1 Stück

529656 4 Stk. Positionierhilfen MORBIDELLI TV Auflagen

1 Stück

529659 2 Kreuzlaser

zur einfachen und genauen Positionierung der Vakuumsauger

Links und rechts am Support montiert.
