Ganner Index 180 Pro 2018

1Stück

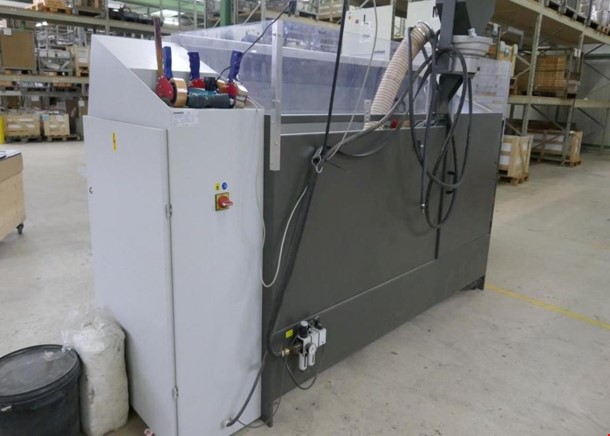

CNC-GESTEUERTE BOHR-, BELEIM- UND

DÜBELEINTREIBMASCHINE

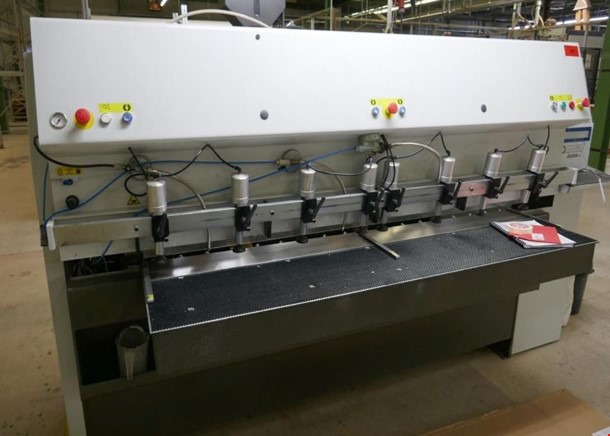

GANNOMAT 'INDEX 130 PRO' (mit Optionen als Index 180 Pro)

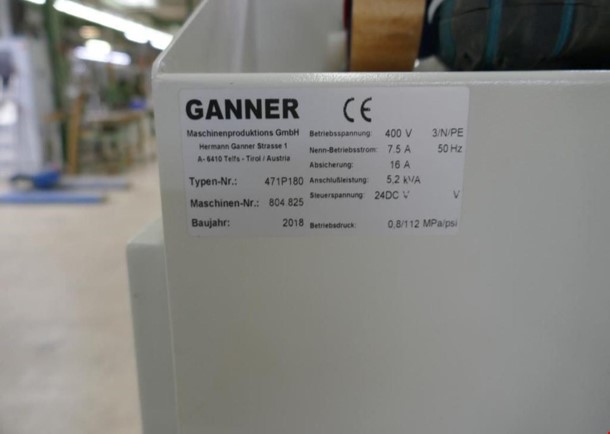

400V, 3Ph, 50Hz

komplett in Standardausführung mit:

- Support mit Linearführung bestehend aus:

1 Stk. Einspindel-Horizontal-Bohreinheit, Motor 1,1 kW,

Werkzeugdrehzahl wählbar über Bedienersoftware (3000/5000/8000 U/min.)

1 Stk. Ausblas-, Beleim- und Dübeleintreibstation in verstärkter Ausführung für

Dübel Æ 8 mm, Dübellänge 30 mm

- vollautomatische, elektronisch gesteuerte Zentralschmierung

- X-Achse NC gesteuert, mit Arbeitslänge 1300 mm, Verfahrgeschwindigkeit max. 78 m/min.

- Z-Achse, Position über Auflagetisch 5-40 mm programmierbar mit Option Z-Achse NC-gesteuert

- Dübel-Eintreibüberstand von 7-20 mm, programmierbar mit Option Y-Achse NC-gesteuert

Bohrtiefe von 0-35 mm (bei Bohrerlänge GL 70 mm) wird automatisch mit Eintreibüberstand eingestellt

- Geschlossenes Leimsystem mit 6 bar Leimdruck über Leimdüse, für Leime mit einer Viskosität von 150 bis 350 mPas

- Leimmenge stufenlos einstellbar über Bedienersoftware

- Wahlschalter LEIM/WASSER zum Spülen des Leimsystems, jeweils 1 Edelstahlbehälter für 5 kg Leim, sowie 5 l Wasser

- Kontroll-Lampe für Leimrestmengenanzeige im Leimbehälter

- 1 Stk. Seitenanschlag links, 1 Stk. Seitenanschlag rechts und 1 Stk. Mittelanschlag (alle abnehmbar)

- 4 Stk. Starttasten für individuelles Arbeiten mit 1-4 Werkstücken

- 4 Stk. Pneumatik-Schrägspannzylinder 10° für Werkstückstärken bis max. 80 mm, Werkstücklänge (Y) min. 70 mm

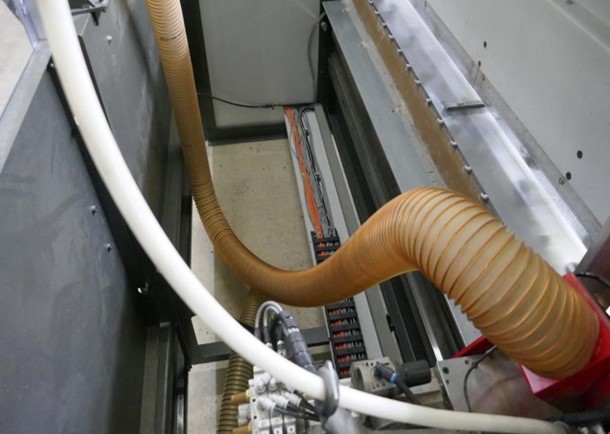

- 1 Stk. Absaugtrichter, Anschluss Æ 80 mm

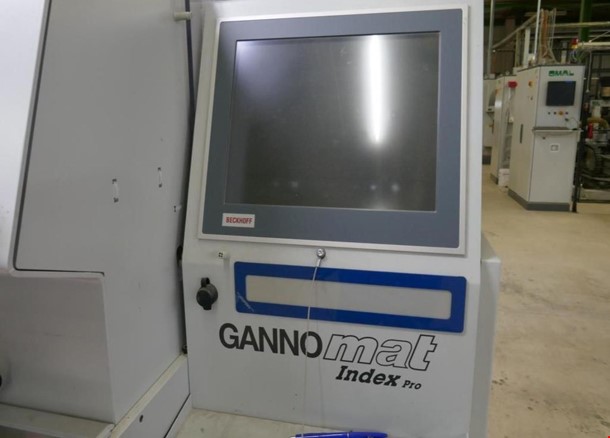

- 1 Stk. TCT-Steuerung mit:

Einbau-Industrie PC,inkl. Soft PLC Typ Beckhoff TWINCAT, Betriebstemperaturenbereich 0-50°C,

TFT-Industriedisplay 15' Touchscreen resistiv, Auflösung 1024 x 768, CPU 2 GHz, 256 MB RAM, 2x Netzwerk-

Interface-Adapter, IDE-Festplatte, 4x USB rückseitig, 1x USB frontseitig, Betriebssystem: WINDOWS 7

- Programmierung durch menügeführte Anwender-Software, Bohrabstände frei programmierbar mit

ABSOLUT-, RELATIV- oder RASTER- Bemaßung, automatische Werkstückspiegelung und Arbeitsgang-

optimierung, 4 Arbeitsfelder mit unterschiedlichen Programmen belegbar, grafische Werkstückdarstellung,

parametrische Programmierung, 0-Punktverschiebung, programmierbare Arbeitslisten, Fehlerdiagnose mit Klartext

OPTIoNEN:

1 Elektronisches, optisches Leimüberwachungssystem G.I.C.

(Glue Insert Control) für 1 Stk. Leimdüse

4 Vertikal-Schrägspannzylinder 10° mit Halterung, zusätzlich,

(insgesamt 8 Stück Spannzylinder )

1 Aufpreis für Maschinenbettlänge 1800 mm mit Arbeitslänge 1800 mm

1 Aufpreis für:

1 Horizontalbohreinheit, Motor 1,5 kW,

mit Mehr-Spindel-Bohrkopf mit 3 individuell einzeln abrufbaren Bohrspindeln,

Teilung 32 mm in X-Achse angeordnet, Werkzeugdrehzahl 3000 U/min.

(Die Standardarbeitslänge wird nicht reduziert)

1 Y-Achse NC-gesteuert, mit Kugelumlaufspindel und

dynamischer Verfahrgeschwindigkeit von 300 mm/Sek..

Über Software progammierbar ist Dübel-Eintreibüberstand 7-30 mm

sowie Bohrlochtiefe 0-42 mm. (bei Bohrerlänge GL 77 mm)

für Vertikalbohreinheit von OBEN bohrend, Position Y-Achse 5-42 mm

1 Aufpreis Y-Achse NC-gesteuert Position 5-62 mm anstelle 5-42 mm

1 Aufpreis für:

1 Vertikalbohreinheit von OBEN bohrend, Motor 1,5 kW,

mit Mehr-Spindel-Bohrkopf mit 3 individuell einzeln abrufbaren Bohrspindeln,

Teilung 32 mm in X-Achse angeordnet, Werkzeugdrehzahl 3000 U/min.

Position Y-Achse 5-42 mm , Werkstücklänge (Y) min. 130 mm,

(Die Standardarbeitslänge wird nicht reduziert)

1 Z-Achse NC-gesteuert, mit Kugelumlaufspindel und

dynamischer Verfahrgeschwindigkeit von 150 mm/Sek.. Über Software progammierbar

ist für Horizontalbohreinheit Position über Auflagetisch 5-50 mm,

sowie für Vertikalbohreinheit von OBEN bohrend, Bohrlochtiefe 0-42 mm

(bei Bohrerlänge GL 77 mm)

Werkstückstärken bis max. 50 mm

1Druckkraftverstärker (pneumatisch) für Mehrspindelbohrköpfe zur Erhöhung der

Vorlegekraft der einzeln abrufbaren Bohrspindeln von 6 bar auf 10 bar.

Die Vorlegekraft wird von 260,9 N (6 bar) auf 587 N (10 bar) erhöht.

Der Druckluftverstärker ist für Bohrer mit Ø 20 mm oder größer empfehlenswert

und für Massivholz notwendig.

1 Aufpreis für 3 Werkzeugdrehzahlen 3000 / 4500 / 6000 U/min.,

für Horizontal-Bohreinheit

1 Aufpreis für 3 Werkzeugdrehzahlen 3000 / 4500 / 6000 U/min.,

für Vertikal-Bohreinheit

1 Dübeltrichter mit Sichtfenster beim Schwingförderer, zur Erhöhung der Dübelmenge

und zum Überwachen der Dübelfüllstandsmenge

Dübelmenge im Standard Fördertopf: Dübelmenge im Dübelbunker:

Dübel Ø 8x30 mm ca. 1200 Stück Dübel Ø 8x30 mm ca. 6200 Stück

Dübel Ø 8x35 mm ca. 975 Stück Dübel Ø 8x35 mm ca. 5000 Stück

1 Sonderlackierung:

Maschinehaube in Farbe Lichtgrau ( RAL 7035 ) anstelle Farbe ROT OHNE AUFPREIS

Schaltkasten in standard Farbe Lichtgrau ( RAL 7035 )

Maschinenbett standard Farbe Dunkles Grau ( RAL 7022 )

1 Mittelanschlag in Sonder-Ausführung, ohne Sechskanschraube, dafür mit Magneten

zum werkzeuglosen abnehmen und aufsetzten.

Softwareoptionen:

1 Tastatur mit Halterung

1 8 Stück Vertikal-Schrägspannzylinder 10° mit Ø 55 mm,

mit HUB 70 mm, inkl. Vor- und Hauptdruck-System,

und höher versetzen der Vertikal Bohreinheit sowie höher verstzten der Spannerschiene

für Werkstückstärken von z.B. 12 mm bis 60 mm, OHNE Rüstzeit

( OHNE verstellen der Spannzylinder in der Höhe )

1 Automatik- Spannen der Maschine über 4 Sensoren im Auflagetisch.

Der Start der Maschine für Bohren / Leimen / Dübeleintreiben erfolgt durch

Manuelles betätigen der 4 standardmäßigen Starttasten.
