Ganner DB 21 2024
Produktinformationen "Ganner DB 21 2024"
DÜBELLOCHBOHRMASCHINE - Seitenanschläge können einfach abgeschwenkt werden, für kürzeste Umrüstung von Korpus- - 5 HM-Dübelbohrer, Ø 8x77 mm, rechts | |||||
Grundmaschine
DÜBELLOCHBOHRMASCHINE
GANNOMAT 'DB 21'
400V, 3Ph, 50Hz / 1,5 kW
komplett in Standardausführung mit:
- Vollautomatische Elektroniksteuerung mit Impulsbetrieb über Fußventil
Spannen-Bohren-Entspannen, elektrischer Aussetzbetrieb.
- Automatischer Rücklauf der Bohreinheit nach Erreichen der eingestellten Bohrtiefe.
- Automatische Bohrlochtiefenverlängerung beim stirnseitigen Bohren.
Dies erspart die Umstellung der Bohrlochtiefe von flachseitigen auf stirnseitigen
Bohrungen (+ 10 mm z. B. bei Dübellänge 35 mm, Bohrtiefe Flachseite 14 mm und Bohrtiefe Stirnseite 24 mm).
- 1 Bohrbalken mit 21 Spindeln, Teilung 32 mm, Motor 1,5 kW (Bohrvorschub 0-70 mm).
inkl. 21 Stk. Schnellwechselfutter (System Ganner) zum einfachen Wechseln der Bohrer.
- Einfaches Schwenken der Bohreinheit von 0° auf 90°, unterstützt durch Gaszylinder.
- 1 Spannerträger verschiebbar in Y-Achse mit 3 pneumatische Spannzylinder, für Werkstückhöhe bis max. 80 mm.
- Ideales Anschlagsystem bestehend aus:

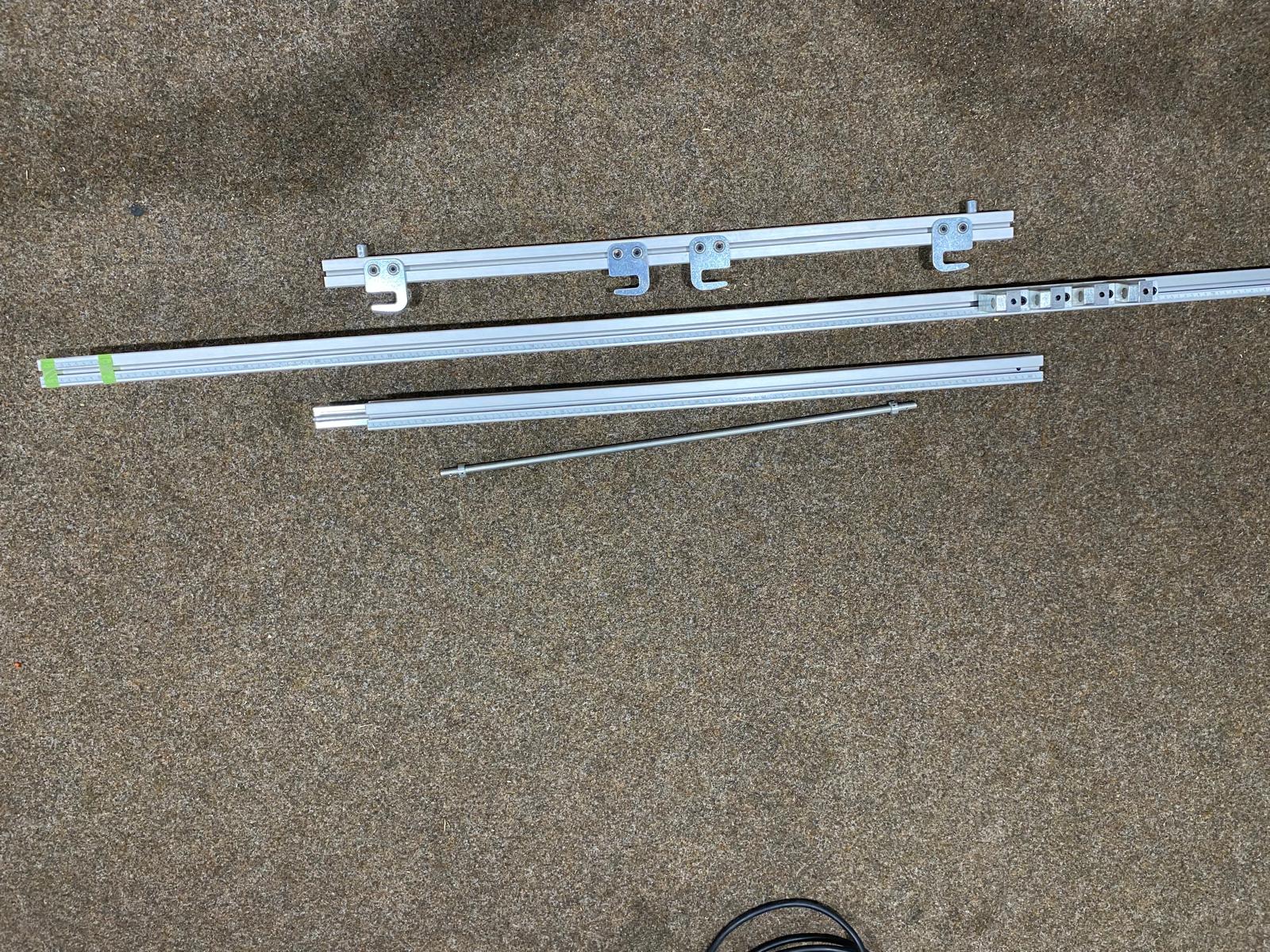

- 1 Anschlaglineal 1800 mm zum Bohren von Zwischenböden, (Aluprofil 40x40 mm) mit 3 Einfallanschlägen, mit Schnellwechselsystem, einfach umsteckbar von rechte auf linke Anschlagseite zum spiegelbildlichen Bohren von Zwischenböden in Korpuskonstruktionen, auch einsetzbar für Lochreihenbohrungen im System 32.
- Seitenanschläge und Position-Einstellungen, sowie der Position der Bohrhöhe über Auflagetisch mittels mechanische Digital-Zählwerke.
- Seitenanschläge können einfach abgeschwenkt werden, für kürzeste Umrüstung von Korpus- auf Rahmen- und Lochreihenbohrungen.
- Spannarme für Spannerträger ausgeführt für Lochreihenposition bis max. 300 mm.
- Ideales dreistufiges Werkzeugsystem.
Absaugtrichter, Staubgeprüft, ø 120 mm | 1 | Stk |
Set für Reihenbohren im System 32 komplett mit:
1
Stk
Set für Reihenbohren im System 32 komplett mit:
2 Führungen mit Skala und Adapter für Position max. 300 mm,
2 Paar Anschlagsnocken für Reihenbohrungen für Y-Position 37 mm und z.B. 300 mm,
1 Basislineal 1050 mm (Aluprofil 40x40 mm), 1 Einstellehre für Reihenbohrungen
1 Satz Bohrer:
11 HM-Lochreihenbohrer, Ø 5x57 mm, re
10 HM-Lochreihenbohrer, Ø 5x57 mm, li
2 Stück Anschlagsnocken für Reihenbohrungen
1
Stk
Anschlaglinealverlängerung 1 m kompl. mit Kupplung u. Skala (ohne Einfallanschlag)
1
Stk
Einfallanschlag
1
Stk
<?xml:namespace prefix = 'o' />
Hydraulischer Bremszylinder
1
Stk
Spannzylinder mit Halterung, zusätzlich
1
Stk

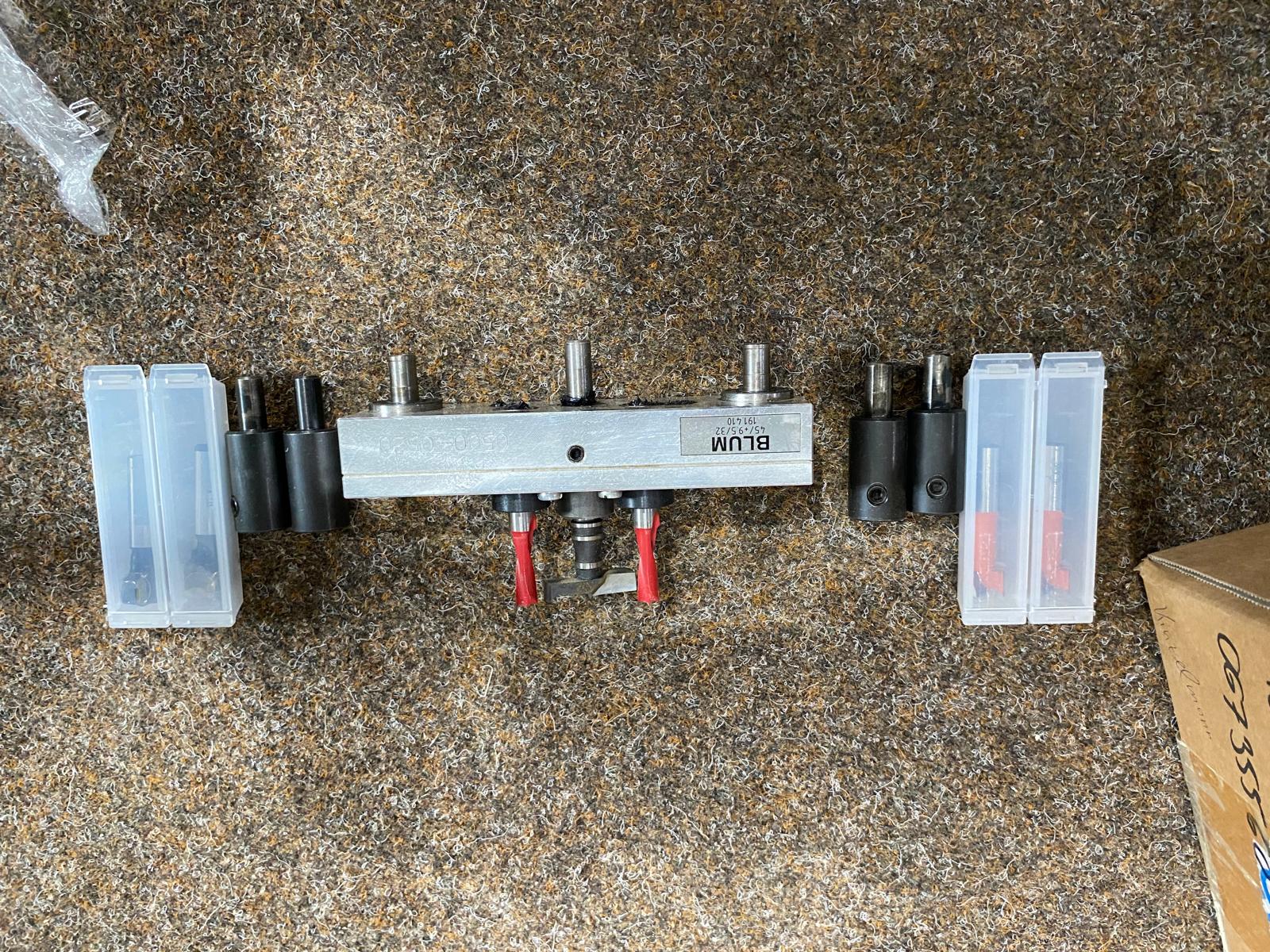

Aufbaubohrkopf für Topfbänder inkl. Bohrer (Teilung nach Scharnier)
1
Stk
Blum Artikelnummer 500-0520
