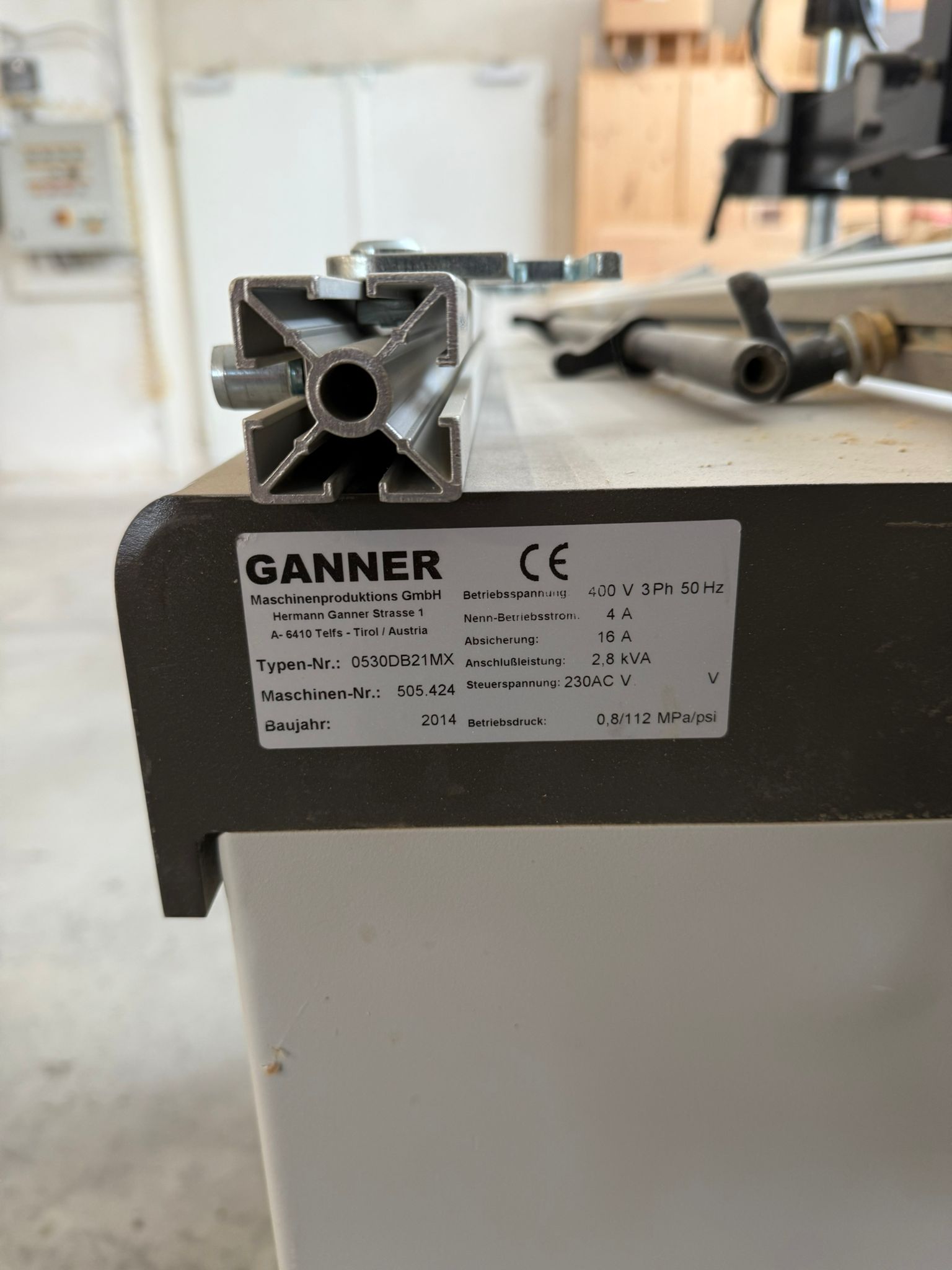

Ganner DB 21 2014

komplett in Standardausführung mit:<?xml:namespace prefix = 'o' ns = 'urn:schemas-microsoft-com:office:office' />

- Vollautomatischer Elektroniksteuerung mit Fußventil Spannen-Bohren-Entspannen, elektrischer Aussetzbetrieb,
- Automatischer Rücklauf der Bohreinheit nach Erreichen der eingestellten Bohrtiefe
- Automatischer Bohrlochtiefenverlängerung beim stirnseitigen Bohren.
Dies erspart die Umstellung der Bohrlochtiefe von flachseitigen auf stirnseitigen Bohrungen. (+ 10 mm z. B. bei Dübellänge 35 mm, Bohrtiefe Flachseite 14 mm und Bohrtiefe Stirnseite 24 mm).
- 1 Bohrbalken mit 21 Spindeln, Teilung 32 mm, Motor 1,5 kW (Bohrvorschub 0-70 mm) inkl. 21 Stk. Schnellwechselfutter (System Ganner) zum einfachen Wechseln der Bohrer.
- Einfaches Schwenken der Bohreinheit von 0° auf 90°, unterstützt durch Gaszylinder.
- 1 Spannerträger verschiebbar in Y-Achse mit 3 pneumatische Spannzylinder, für Werkstückhöhe bis max. 80 mm
- Ideales Anschlagsystem bestehend aus:
- 1 Anschlaglineal 1800 mm zum Bohren von Zwischenböden, (Aluprofil 40x40 mm) mit 3 Einfallanschlägen, mit Schnellwechselsystem, einfach umsteckbar von rechte auf linke Anschlagseite zum spiegelbildlichen Bohren von Zwischenböden in Korpuskonstruktionen, auch einsetzbar für Lochreihenbohrungen im System 32.
- Seitenanschläge und Position-Einstellungen, sowie der Position der Bohrhöhe über Auflagetisch mittels mechanische Digital-Zählwerke.
- Seitenanschläge können einfach abgeschwenkt werden, für kürzeste Umrüstung von Korpus – auf Rahmen – und Lochreihenbohrungen.
- Spannarme für Spannerträger ausgeführt für Lochreihenposition bis max. 300 mm.
- Ideales dreistufiges Werkzeugsystem.
Gewicht: ca. 400 kg Brutto, ca. 350 kg Netto
Abmessung: (Länge x Breite x Höhe) 1,35 m x 1,25 m x 1,40 m

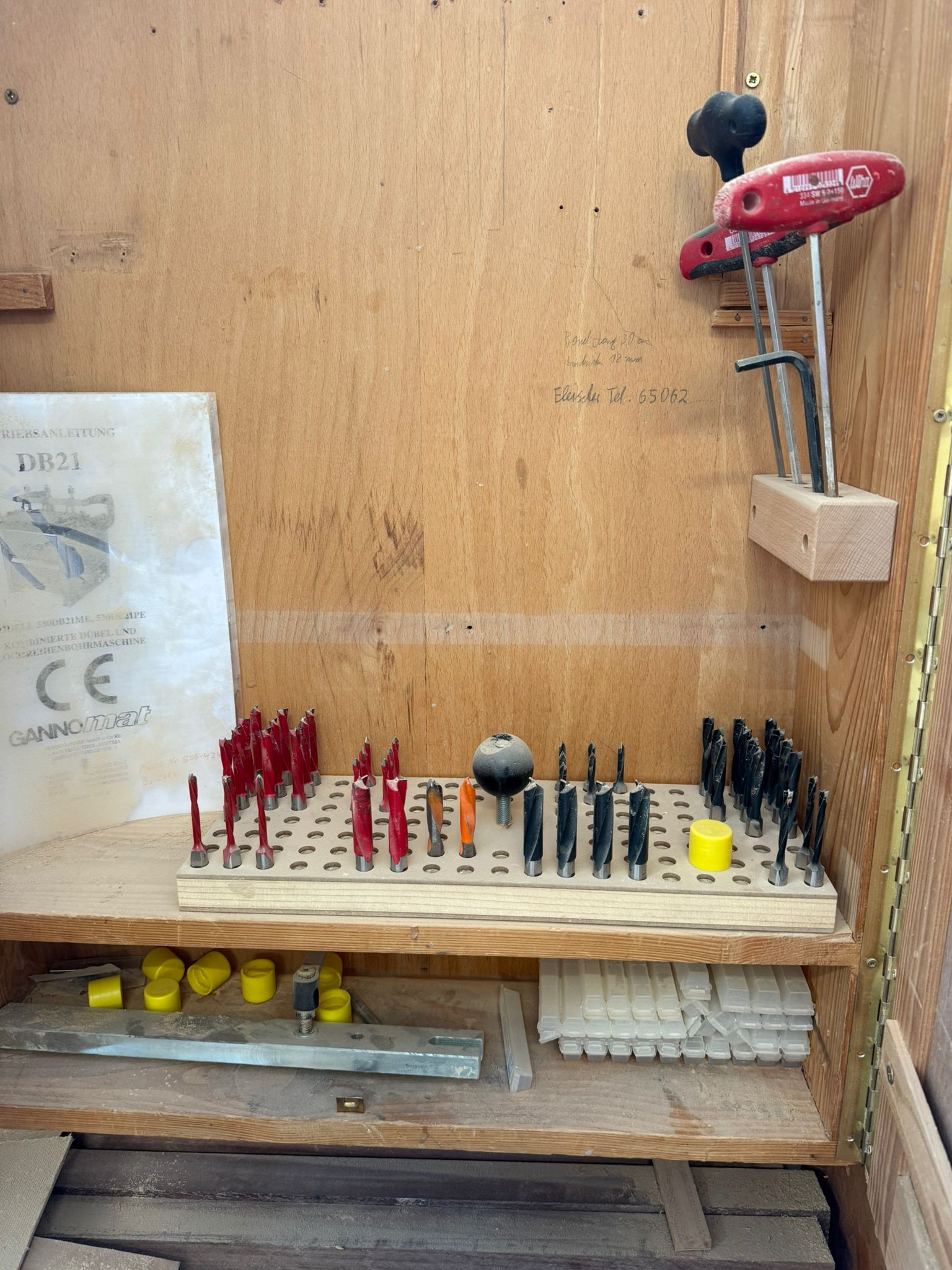

Ausstattung:

1 Stk. Absaugtrichter, Staubgeprüft, ø 120 mm
1 Stk     Set für Reihenbohren im System 32 komplett mit:
1 Basislineal 1050 mm (Aluprofil 40x40 mm)
1 Einstellehre für Reihenbohrungen
1 Stk. Rahmendübeleinrichtung komplett mit:
1 Mittelanschlag, 1 Anschlagstange rund 850 mm lang, 2 Anschläge
