Ecoline Mak 6 2024
Produktinformationen "Ecoline Mak 6 2024"
(Listenpreis: 80.000,00 € zzgl. Dienstleistungen)
***************************************************
zzgl. Fracht nach Aufwand
zzgl. 2 Tage Inbetriebnahme/Einweisung + 2 Tage An- und Abreise
(Süden Deutschland: 3.500,00 € / Norden Deutschland: 5.000,00 €)
***************************************************
***Lager Nattheim***
<?xml:namespace prefix = 'u1' /><?xml:namespace prefix = 'u2' /><?xml:namespace prefix = 'u3' /><?xml:namespace prefix = 'u4' /><?xml:namespace prefix = 'v' /><?xml:namespace prefix = 'o' />
Verwendung der Schleifmaschine Mak 6
• Die Schleifmaschine Mak 6 kann entweder Holzschliff oder Zwischenschliff der Holzteile machen.
• Sie kann Einzelteile auf 3 Seiten schleifen.
• Sie kann verleimte Rahmen schleifen.
Ausstattung der Schleifmaschine

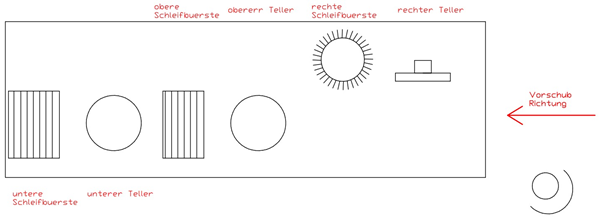

Schematische Zeichnung der Ausstattung
Diese Maschine ist mit 6 Aggregaten ausgestattet.
1 |
| |
2 |
| |
3 |
| |
4 |
| |
5 |
| |
6 |
|
Das Schleifmittel wird mit der Anlage geliefert.
Steuerung der Anlage
Mensch Maschine Schnittstelle
|
Maschine Steuerung
· Wahl der Parameter auf Touch Panel.
· Einstellung der Arbeitshöhe.
· Start der Arbeit.
Maschine Notiz
- Alle Werkzeuge sind durch Frequenzumrichter gesteuert.
- Alle Schleifbürsten sind mit schnell austauchbare einzelne Schleiflamellen ausgerüstet.
- Schleifscheiben sind mit Klettverschluss Scheiben ausgestattet.
- Voll Eintauchautomatisch Ausstattung der Anlage um keine Kantenbrechung der Teile zu haben.
- Das einzigarte Schleifverfahren dieser Maschine garantiert die besten Ergebnisse der Oberflächen entweder in Vorschliff oder in Zwischenschlief (nach Imprägnierung / Grundierung).
- Konstante Durchlaufhöhe, SPS und industrielle Software ermöglichen die Verkettung in den Arbeitstrassen.
- Stufenlose Drehzahl von Tellern, Bürsten und Vorschub dank der Frequenzumrichter Vollausstattung.
- Rechts/Linkslauf der Teller und Bürsten mit unterschiedlichen Schleifkörnungen Ausstattung.
- Zusätzliche und separate manuelle Einstellungen der Bürsten und Teller um die Abnutzung des Schleifmittels von jedem Aggregat abzugleichen und den Schleifdruck auf den Oberflächen anzupassen.
- Niedrige Folgenkosten dank der einzelnen austauschbaren Lamellen.
§ Starkes Maschinenbett aus Stahlrohr um die beste Steifigkeit, Stabilität und Ebenheit zu garantieren.
- Alle Laufwerke der Aggregate sind durch lineare Kugelumlaufführungen ausgeführt deshalb große Tragfähigkeit mit Präzision.
§ 2 separate angetriebene Vorschubbänder. Getriebemotoren für jedes Band 0,37 kW.
§ Unter den Aggregaten gibt es obere Druckrollen D 50 mm mit Gummibeschichtung, um die Werkstücke während dem Vorschub festzuhalten.
- Alle Aggregate haben Ansauggehäusen mit seinen betreffende Anschlussstutzen. Abdeckblech mit Anschlussstutzen.
- Hintere Türen ermöglichen den schnellen und einfachen Eintritt in die Anlage deshalb die Zeit für Wartung, Kontrollen und Schleifmittelwechsel ist optimiert.
- Maschinetüren mit elektrischen Schutzvorrichtungen ausgerüstet um die Bedieners Sicherheit zu gewährleisten.
- Maschinegehäuse mit Fenster ausgestattet um die Werkstücke während der Bearbeitung zu beobachten.
- Geringe Laufgeräusche dank des gekapselten Anlagegehäuses.
- Komplet gekapseltes Maschinegehäuse für säubere Umgebung deshalb Staubarme und geschützter Arbeitsplatz.
- Die Anlage Gehäuse ermöglicht eine ergonomische und optimale Arbeit des Bedieners.
- Stahlanschlag (null Punkt), an der rechten Seite der Anlage.
- Verstellbarer Anschlag auf linker Seite.
- Vorschubgeschwindigkeit von 2 bis 12 m/min.
- Richtung der Vorschub: von rechts zu links.
Einzelne Schleiflamellen
Schleifscheibe mit Klettverschluss
Inklusive Optionen
1
Verstellbare Rollenunterstützung um das Schleifen der Rahmen zu ermöglichen. Verstellbare nicht angetriebene Rollenunterstützung. Solche Option ermöglicht das Schleifen auch der große Rahmen in der Schleifmaschine. |
2
Eintauchautomatik voll Ausstattung Eintauchautomatik für jeden Teller und Schleifbürste. Einstellung durch Touch Panel. Solche Option ermöglicht nicht die Werkstückekanten zu brechen. |
Ein Einzelteil in Mak 6 während des Schliffs
Ein Flügel in Mak 6 während des Schliffs
Technische Daten
Werkstück Maße:
Länge min. | 300 mm |
Breite max. (Einzelteile) | 200 mm |
Höhe max. | 120 mm |
Gesteuerte Wellen | 6 | ||
Leistung: | 7 kW | ||
Spannung: | 400 V | ||
Frequenz: | 50 Hz | ||
Schutzklasse von dem Schaltschrank: | IP 55 | ||
Elektrische Komponente | Siemens | ||
Kugelumlaufführungen | Bosch | ||
Luftdruck | 8 Bar | ||
Ansaugstutzen | 6 x Ø 120 | ||
Absaugleistung | 6900 m3/h | ||
Luftgeschwindigkeit | 28 m/sec | ||
Geräuschpegel | = 80 db(A) | ||
Ral | 7035 / 7016 | ||
Außenmaße | 2850 x 1870 x 2450 mm | ||
Gewicht | 2000 kg | ||
Bemerkung: | |||
Die Firma Ecoline behält sich das Recht vor, falls erforderlich, Änderungen vorzunehmen. Mit der Annahme dieses Angebots genehmigt der Kunde ebenfalls die technische Dokumentation als integraler Bestandteil.
Lieferungsbedingungen
Inklusiv | Exklusiv | |
|
|
